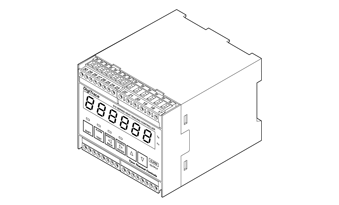

Система управления обогревом HTC-915-CONT

Цена: звоните руб.

Область примененияНормальные зоны (в помещениях), монтируемый на панель
Класс защитыКорпус: IP40, Клеммы: IP20
Темп. окр. среды–40…+50°C
Интервал уставки–60…570°C с шагом 1K

Система DigiTrace HTC 915 — компактная полнофункциональная микропроцессорная система управления обогревом. Контроллер HTC 915 CONT обеспечивает контроль и управление цепями электрообогрева для предотвращения замерзания и поддержания технологической температуры и может быть запрограммирован для отслеживания и сигнализации высокой и низкой температуры, высокой и низкой силы тока, напряжения, а также тока утечки на землю. Контроллер оборудован 2 выходами: один для управления внешним контактором (EMR), второй — для управления внешним бесконтактным реле (SSR). HTC 915 CONT позволяет осуществлять удаленный контроль и установку параметров с помощью программы администрирования.

Управление

DigiTrace HTC 915 CONT измеряет температуру с помощью 3 проводного платинового датчика температуры Pt 100, подключаемого напрямую к контроллеру. При использовании датчика температуры для взрывоопасных зон (такого как MONI PT100 EXE) контроллер может измерять температуру во взрывоопасных зонах. Контроллер также автоматически отслеживает обрыв, короткое замыкание или недопустимое сопротивление в цепи датчика температуры. В случае сбоя в цепи Pt 100 реле управления размыкается и включается аварийная сигнализация. Контроллер может работать в режиме регулирования по температуре окружающей среды или обогреваемой поверхности, в режиме пропорционального регулирования по температуре окружающей среды, а также в режиме ограничения мощности/тока.

Контроль

Контроллер измеряет широкий диапазон параметров, включая температуру, напряжение, мощность обогрева, число включений контактора, время наработки, сопротивление нагрузки, ток нагрузки и ток утечки на землю. Для проверки целостности системы контроллер может быть запрограммирован на периодическую проверку греющих кабелей, сигнализируя техперсоналу при обнаружении проблем в системе электрообогрева. Для передачи сигнала внешнему устройству сигнализации или в распределенную систему управления (DCS), контроллер оборудован реле сигнализации с «сухими» контактами.

Сигнализация утечки тока на землю. Контроллер HTC 915 CONT может быть дополнительно запрограммирован на измерение тока утечки на землю, что позволяет сигнализировать об утечке до срабатывания УЗО. Уровень тока, при котором срабатывает сигнализация, задается пользователем в диапазоне от 10 до 250 мA. Сигнализирование утечки тока на землю позволяет запланировать профилактическое обслуживание до того, как произойдет срабатывание УЗО, приводящее к выключению системы обогрева. Следует отметить, что контроллер может лишь сигнализировать об утечке тока на землю, но не в состоянии заменить УЗО, которое необходимо в большинстве случаев.

Предотвращение перегрева

Для предотвращения превышения температуры над максимальной для данного класса температуры в взрывоопасных зонах, контроллер HTC 915 CONT может быть оборудован ограничителем температуры HTC 915 LIM. Ограничитель HTC 915 LIM — компактный микропроцессорный модуль, обеспечивающий защиту от перегрева греющих кабелей. (Более подробная информация об устройстве содержится в инструкции по монтажу HTC 915 LIM.)

Монтаж

Контроллер DigiTrace HTC 915 CONT поставляется готовым к монтажу; монтируемый на DIN рейку пластиковый корпус сертифицирован для использования в закрытых помещениях. Расположенные на корпусе HTC 915 CONT жидкокристаллический дисплей, индикаторы и клавиши управления позволяют легко отслеживать работу устройства и производить его настройку без использования каких-либо дополнительных внешних устройств. Настройки контроллера хранятся в энергонезависимой памяти и сохраняются даже в случае отключения питания.

Сетевые подключения

Несколько контроллеров DigiTrace HTC 915 CONT могут быть соединены в сеть под управлением ПК (платформа Windows) с установленной программой администрирования для централизованного программирования, просмотра состояния контроллеров, а также отслеживания срабатывания сигнализации. Контроллеры HTC 915 CONT поддерживают протокол Modbus и оборудованы интерфейсом RS 485.

система управления обогревом htc-915-cont

Общие данные
Тип Электронный, с управлением по температуре окружающей среды или обогреваемой поверхности
Область применения Нормальные зоны (в помещениях), монтируемый на панель
Сертификация Маркирован CE
Технические характеристики
Уставка –60…570°C с шагом 1K
Точность переключения 1K
Алгоритмы управления EMR: Регулирование по температуре трубы, пропорциональное регулирование по температуре окружающей среды SSR: Регулирование по температуре трубы, пропорциональное регулирование, пропорциональное регулирование по температуре окружающей среды, ограничение мощности/тока, мягкий пуск
Точность переключения 1K
Электрические характеристики
Подсоединительные клеммы Клеммы с винтовым креплением. Все клеммы подходят как для кабелей с многопроводными жилами, так и для кабелей с однопроводными жилами с сечением 0,5 и 2,5 мм2 (24 и 12 Awg)
Напряжение питания 100–250 В перем. тока ном. +/–10%, 50/60Гц, 0,15–0,06 A
Энергопотребление Макс. 20 ВА с подключенным ограничителем
Реле управления
Управление контактором Электромеханическое реле (EMR), ном. 250 В/3 A 50/60 Гц
Выход для подключения бесконтактного реле управления (SSR) 12 В пост. тока, 75 мA макс. для управления бесконтактным реле с нормально закрытыми (НЗ) контактами. В зависимости от конкретной ситуации могут использоваться одно , двух или трехполюсные переключающие элементы (бесконтактные реле не входят в стандартный комплект).
Макс. коммутируемый ток Зависит от типа используемого переключающего элемента (переключающий элемент является внешним устройством)
Реле сигнализации Релейный выключатель, рассчитанный на 3 А / 250 В, 50/60 Гц. Поведение реле при срабатывании сигнализации (замыкание или размыкание) устанавливается пользователем
Разъем питания 12 В пост. тока, 200 мA макс.
Датчик температуры
Тип Трехпроводный платиновый термометр сопротивления с сопротивлением 100 Ом, α = 0,00385 Ом на 1°C; кабель датчика может быть удлинен с помощью трехжильного экранированного кабеля с полным сопротивлением не выше 20 Ом на жилу
Количество подключаемых датчиков 2 датчика температуры
Сетевое подключение
Протокол Modbus RTU или ASCII
Топология сети Моноканал / последовательное подключение
Кабель Экранированная витая пара, с сечением жил 0,5 мм2 (24Awg) или больше
Длина сети До 2,7 км при скорости 9600 бод
Количество подключаемых устройств До 32 устройств без репитера
Адрес Программируемый
Программирование и настройка
Программирование C помощью клавиатуры на контроллере или с помощью программы администрирования для удаленного управления по сети
Единицы измерения °C или °F
Отображаемые параметры Текущая температура, уставочная температура, ток в цепи обогрева, мощность обогрева, напряжение, сопротивление, ток утечки на землю, состояние сигнализации, значения программируемых параметров
Индикаторы Режим работы консоли, включение обогрева, срабатывание сигнализации, получение/передача данных
Память Энергонезависимая
Хранимые параметры (измеренные) Мин. и макс. измеренная температура, макс. ток утечки на землю, макс. ток в цепи обогрева, потребленная электроэнергия, счетчик включений контактора, время наработки
Условия срабатывания сигнализации Высокая/низкая температура, высокая/низкая сила тока, высокое/низкое напряжение, высокое/низкое сопротивление, срабатывание УЗО, отказ датчика температуры, потеря запрограммированных данных, отказ переключающего элемента
Другие параметры Многоязыковая поддержка, защита паролем
Контролируемые параметры
Температура Сигнализация низкой/высокой температуры (диапазон: –60…+570°C) или нет сигнализации
Ток (с помощью внешнего трансформатора тока, не входящего в стандартный комплект)
Ток утечки на землю Сигнализация высокого тока утечки/срабатывания УЗО (диапазон: 10–250 мA) или нет сигнализации
Ток нагрузки Сигнализация низкого/высокого тока (диапазон: 0,3 100 A) или нет сигнализации (может быть настроена под конкретный ток цепи обогрева)
Напряжение Сигнализация низкого/высокого напряжения (диапазон: 10–330 В) или?нет?сигнализации
Сопротивление Сигнализация низкого/высокого сопротивления Низкое: отклонение от 1 до 100% (может быть настроено под конкретный ток цепи обогрева) Высокое: отклонение от 1 до 250%
Мощность От 3 Вт до 33 кВт
Автоцикл Диагностическая проверка с периодичностью от 1–240 минут до 1–240 часов
Корпус
Рабочий диапазон температур –40…+50°C окружающей среды
Допустимый диапазон температур –40…+85°C окружающей среды при хранении
Относительная влажность От 0% до 90% без конденсации
Степень защиты Корпус: IP40, Клеммы: IP20
Материал ASA PC, цвет: зеленый
Класс воспламеняемости V0 (UL94)
Способ монтажа Монтируется на DIN рейку (35 мм)

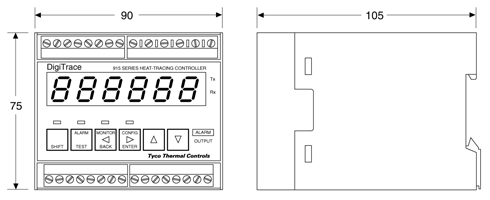

Размеры корпуса

габариты htc-915-cont

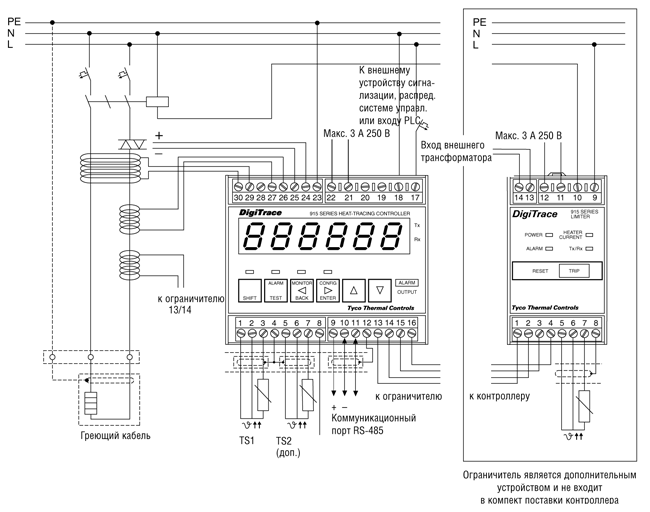

Схема подключения

схема подключения htc-915-cont

  1. Датчик температуры 1 source
  2. Датчик температуры 1 sense
  3. Датчик температуры 1 common
  4. Оплетка
  5. Датчик температуры 2 source
  6. Датчик температуры 2 sense
  7. Датчик температуры 2 common
  8. Внешний вход + (запрет/отмена)
  9. Внешний вход – (запрет/отмена)
  10. Связь (RS 485+)
  11. Связь (RS 485 )
  12. Оплетка
  13. Цифровой общий (к ограничителю 1)
  14. +12 В пост. (к ограничителю 2)
  15. TX данные (к ограничителю 3)
  16. RX данные (от ограничителя 4)
  17. Вход питания (L1)
  18. Вход питания (L2/нейтраль)
  19. Выход реле управления
  20. Выход реле управления
  21. Выход реле сигнализации
  22. Выход реле сигнализации
  23. PE
  24. Выход для реле SSR (+)
  25. Выход для реле SSR (–)
  26. Вход тока нагрузки (от внешнего трансформатора)
  27. Вход тока нагрузки (от внешнего трансформатора)
  28. Оплетка
  29. Вход тока утечки на землю (от внешнего трансформатора)
  30. Вход тока утечки на землю (от внешнего трансформатора)
Информация для заказа Обозначение изделия Номер по каталогу Вес
Система управления обогревом HTC 915
Контроллер HTC 915 CONT 8550 000002 400 г
Ограничитель HTC 915 LIM 8550 000001 200 г
Датчики тока
Трансформатор тока нагрузки HTC 915/CT 1244 000276
Трансформатор тока утечки на землю HTC 915/ELCT 1244 000277
Датчики температуры (Pt 100)
Датчик температуры Pt 100 для взрывоопасных зон (класс 1) MONI PT100 EXE 967094 000 0,6 кг
Датчик температуры Pt 100 для нормальных зон MONI PT100 NH 140910 000 0,2 кг
Сетевой кабель (бухта 300 м)
Кабель RS 485 MONI RS485 WIRE 549097 000 7,5 кг
Бесконтактные реле
20 A 230 В перем. тока, 1 фаза DT-SSR-1-23-20 1244-001468
50 A 480 В перем. тока, 1 фаза DT-SSR-1-48-50 1244-001467
