Обнаружение утечек жидкости

обнаужение утечек logoTraceTek logo

Модульная конструкция

Система обнаружения утечек жидкости TraceTek представляет собой гибкую модульную систему с взаимозаменяемыми компонентами, которые могут быть сконфигурированы различным образом. Готовые кабели стандартной длины TraceTek подключаются без использования специальных инструментов, что делает легким модификацию системы или добавление к ней новых участков в будущем. Спектр модулей сигнализации TraceTek и модульных компонентов позволяет точно подогнать систему под индивидуальные нужды.

Внимание, важно!
Данная информация подходит для построения систем обнаружения утечек воды в жилых и офисных зданиях. Для других жидкостей - масел и топлив, органических растворителей - и других областей применения выпускаются дополнительные продукты TraceTek. Вы можете получить всю дополнительную информацию у наших менеджеров.

Элементы системы TraceTek

Базовая система

Любая система обнаружения утечек TraceTek включает следующие части:
  • Модуль сигнализации
  • Ведущий кабель и/или кабель-переходник (несенсорные кабели, соединяющие модуль сигнализации/управления и зону мониторинга)
  • Сенсорные кабель
  • Концевая заделка
  • Комплектующие, такие как крепежные зажимы и бирки

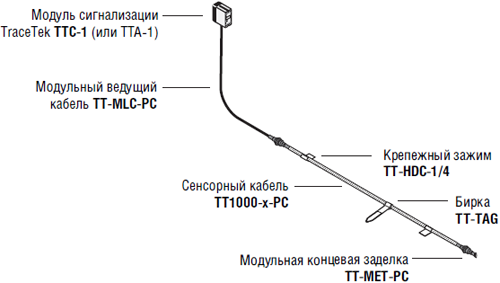

Базовая система TraceTek

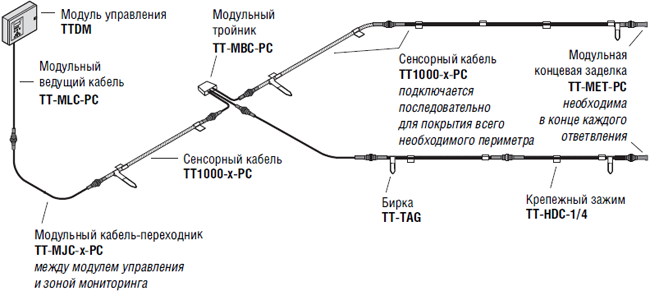

Система обнаружения утечек

Любая система обнаружения утечек TraceTek часто содержит также следующие элементы:
  • Тройники
  • Кабели повышенного сопротивления
Эти компоненты позволяют системе обнаружения утечек контролировать одну или несколько больших площадей или отрезков сенсорного кабеля.
Система обнаружения включает также еще один необходимый элемент:
  • Графическая карта системы
    (см. рисунок)
Система обнаружения утечек TraceTek




Небольшие площади: базовая система TraceTek с модулем сигнализации

Реле сигнализации модуля TTC-1 могут использоваться для управления оборудованием (например, для закрытия задвижек), для оповещения о срабатывании сигнализации и/или передачи информации управляющей системе.

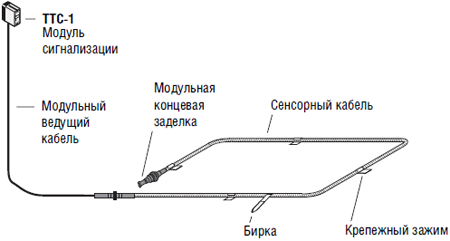

Базовая система TraceTek с TTC-1

Сенсорный кабель может быть проложен таким образом, чтобы обеспечить надежную локализацию утечек у насосов, котлов и другого оборудования.
Модуль TTA-1 может монтироваться в контролируемой зоне, что позволяет использовать звуковую сигнализацию модуля. Использование кабеля-переходника позволяет размещать модуль сигнализации на удаление от сенсорного кабеля, который он контролирует.

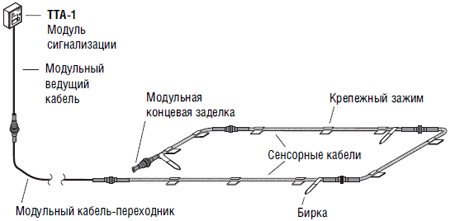

Базовая система TraceTek с TTA-1

Примечание: Система сигнализации TraceTek может контролировать несколько отрезков сенсорного кабеля. Однако для больших и/или отдельных площадей рекомендуется использовать систему локализации аварийных утечек TraceTek.




Большие площади: система локализации утечек TraceTek

Система локализации утечек TraceTek может осуществлять контроль одной или нескольких больших площадей. При контакте воды с сенсорным кабелем модуль управления отображает местоположение утечки на дисплее. Карта. системы, составляемая после завершения монтажа, представляет собой план раскладки сенсорных кабелей с указанием длины участков (пример на карте). Карта позволяет в случае обнаружения утечки легко определить ее местоположение. метка 1 отмечает с помощью кабеля повышенного сопротивления место, где сенсорная цепь переходит в другую комнату. Кабель повышенного сопротивления имитирует 4,5-метровый отрезок сенсорного кабеля, что позволяет точно определить, в какой из зон обнаружена утечка. метка 2 отмечает ответвление сенсорной цепи. Тройник имитирует последовательное подключение ответвлений, начиная со среднего; для каждого из ответвлений имитируется 4,5-метровый отрезок сенсорного кабеля, что позволяет точно определить, в какой из зон обнаружена утечка. Система может иметь ответвления, которые в свою очередь имеют ответвления; их количество ограничено только лимитом общей протяженности сенсорной цепи.
Система обнаружения утечек жидкости TraceTek для больших площадей




Компоненты TraceTek для систем обнаружения утечек воды в офисных зданиях

продукт обозначение особенности описание
Модули сигнализации
Модуль управления (TTDM)
модуль управления TTDM TTDM-1
TTDM-2
TTDM-24
Питание 115 В перем. тока
Питание 230 В перем. тока
Питание 24 В пост. тока
Модуль управления; отображает местоположение утечки на цифровом дисплее. Может контролировать до 1500 см сенсорного кабеля. Металлический корпус, NEMA 12. Протоколирование. Интерфейсы: звуковая сигнализация, 4 индикатора, ЖК-дисплей с задней подсветкой
3-полюсное реле на два направления типа "С"
Аналоговый выход 4-20 мА
Последовательный порт; может работать с интерфейсом RS-232 или RS-485
Модуль сигнализации TTA
Модуль сигнализации TTA-1 TTA-1 Питание 115 или 240 В перем. тока Одноканальный модуль сигнализации, не определяющий местоположение утечки. Может контролировать 30 м сенсорного кабеля. Пластиковый корпус, NEMA 1. Интерфейсы: Звуковая сигнализация, 3 индикатора, 4-полюсное реле на два направления типа "С" (утечка или неисправность)
Модуль сигнализации TTC
Модуль сигнализации TTC-1 TTC-1 Питания 24 В пост. тока Одноканальный модуль сигнализации, не определяющий местоположение утечки. Может контролировать до 30 м сенсорного кабеля. Пластиковый корпус, NEMA 1. Интерфейсы: 3 индикатора, 2-полюсное реле на два направления типа "С" (утечка), 1-полюсное реле на два направления типа "С" (неисправность)
Монтажный зажим TT-DRC Монтажный зажим DIN Монтажный зажим для крепления на DIN-рейку.
Внешняя или удаленная сигнализация
Внешняя звуковая сигнализация TTE-XAL Внешняя звуковая сигнализация Сигнализация на 95 Дб, срабатывающая при замыкании реле; питается от 24 В пост. тока
Соединительные кабели
Модульный ведущий кабель
Модульный ведущий кабель TT-MLC-PC Ведущий кабель (с пластиковым разъемом)
Длина: 3,5 м
Кабель с одним концом, подготовленным для подключения к клеммам модуля сигнализации/управления (или сращивания с кабелем-переходником), и пластиковым гнездовым разъемом на другом конце.
Модульный кабель-переходник
Модульный кабель-переходник TT-MJC-x*-PC
TT-MJC-1M/3FT-PC
TT-MJC-3M/10FT-PC
TT-MJC-7.5M/25FT-PC
TT-MJC-15M/50FT-PC
TT-MJC-30M/100FT-PC
Кабель-переходник
1 м
3 м
7.5 м
15 м
30 м
Кабель-переходник с пластиковым штырьковым разъемом с одной стороны и пластиковым гнездовым разъемом - с другой.

* Длина кабеля
Кабель-переходник (катушка)
Кабель-переходник (в катушке) TT-JC-76M/250FT Кабель-переходник
(катушка 76 м)
Кабель-переходник на катушке с 4 жилами 18 AWG с цветовым кодированием. Разъемы в комплект не входят.
Соединительный набор
Соединительный набор TT-JSK-HS18 Соединительный набор Соединительный набор для кабеля-переходника; содержит 20 соединительных гильз и 5 термоусаживаемых трубок для 5 соединений. Предназначен для использования с кабелями с жилами 18 AWG.
Соединительные кабели
Сенсорный кабель для воды
Сенсорный кабель для воды TT-1000-x*-PC
TT-1000-1M/3FT-PC
TT-1000-3M/10FT-PC
TT-1000-7.5M/25FT-PC
TT-1000-15M/50FT-PC
Сенсорный кабель
1 м
3 м
7.5 м
15 м
Сенсорный кабель для воды TT1000 с пластиковым штырьковым разъемом с одной стороны и пластиковым гнездовым разъемом - с другой.

* Длина кабеля
Компоненты
Концевая заделка
Коцевая заделка TT-MET-PC Модульная концевая заделка (с пластиковым разъемом) Заканчивает сенсорную цепь, снабжена штыревым пластиковым разъемом. Необходима в конце сенсорной цепи и в конце каждой из ее ответвлений.
Тройник
Тройник TT-MBC-PC Модульный тройник (с пластиковыми разъемами) Позволяет разветвлять сенсорную цепь. Снабжен штыревым пластиковым разъемом для подключения кабеля, ведущего от модуля сигнализации, и двумя гнездовыми разъемами для подключения ответвлений. Подключает ответвления последовательно и имитирует 4,5-метровый отрезок кабеля для каждого ответвления для четкого разделения зон.
Кабель повышенного сопротивления
Кабель повышенного сопротивления TT-WL-4.5M/15FT-PC Кабель повышенного сопротивления (с пластиковыми разъемами) Имитирует 4,5-метровый отрезок сенсорного кабеля. Смонтированный на границе между двумя зонами, он позволяет точно определить, в какой из зон обнаружена утечка.
Комплектующие
Крепежные зажимы
Крепежные зажимы TT-HDC-1/4/200-N/A
TT-HDC-1/4
Обычный (200/пакет)
С клеящейся задней поверхностью (50/пакет)
Крепежные зажимы служат для крепления кабеля к плоским поверхностям. Клей, склеивающий при надавливании, позволяет крепить зажимы к чистым плоским поверхностям. Сенсорный кабель необходимо закреплять каждые 1,3 м.
Бирки
Бирки TraceTek TT-TAG Бирки TraceTek Бирки для маркировки сенсорного кабеля TraceTek и записи длин его отдельных ответвлений/участков. Бирка крепится к сенсорному кабелю, оборачиваясь и затягиваясь вокруг него (как хомутик). Упаковка содержит 50 легко заметных желтых бирок и нестираемый маркер. Используйте бирки для каждого отрезка сенсорного кабеля.
Инструменты
Портативный тестер
Портативный тестер TT-PTB-1000 Портативный тестер Прибор для тестирования сенсорных кабелей TraceTek с питанием от батареек. Позволяет тестировать кабели длиной до 1000 м. Незаменим при монтаже и техническом обслуживании.
Обжимной инструмент
Обжимной инструмент AD-1522-1 Обжимной инструмент Инструмент для обжимки соединительных гильз для набора TT-JSK-HS18
Готовые наборы
Полные наборы
Полные наборы TraceTek TTC-KIT-1
TTC-KIT-2
7,6 м кабеля TT-1000
15,2 м кабеля TT-1000
Каждый набор включает модуль сигнализации TTC-1, модульный ведущий кабель, модульный сенсорный кабель, указанной длины, модульную концевую заделку, 15 крепежных зажимов и 5 бирок.






ISO 9001 TraceTek является частью подразделения Chemelex, сертифицированного на соответствие ISO 9001.
