Обогрев водостоков и желобов

Энергосберегающее решение для обогрева водостоков и желобов

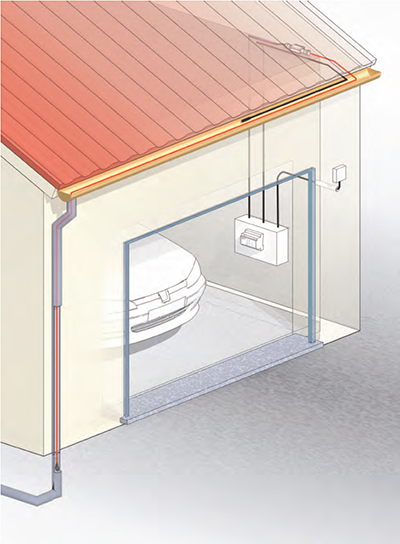

Обогрев водостоков и желобов
  • Саморегулируемый кабель «автоматически» увеличивает теплоотдачу в талой воде и снижает в воздухе.
  • Интеллектуальное устройство управления EMDR-10 включает систему обогрева только при достижении установленной температуры и наличию воды/снега/льда.

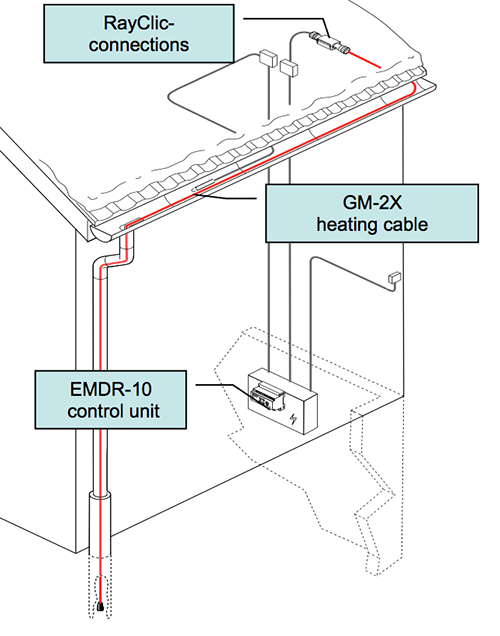

Саморегулируемые кабели Raychem, препятствуют накоплению снега и льда на крышах, желобах и водосточных труб. Кабель автоматически увеличивает свою тепловую мощность при обледенении и понижает в сухом воздухе. Его производительность является наилучшей, когда он контролируется модулем управления EMDR-10. Крепеж Rayclic позволяет быстро и легко провести установку системы. Эти элементы образуют полноценное решение, которое сочетает в себе производительность с долговечностью и с существенной экономией энергии.

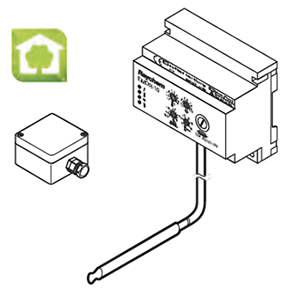

EMDR-10: умное управление теплом

EMDR-10

Эта интеллектуальная система управления запускает процесс нагрева саморегулируемых кабелей, когда это необходимо, что приводит к существенной экономии энергии. Считывая окружающую температуру, термостат начинает процесс нагрева основываясь на этой температуре. В EMDR-10 процесс нагрева начинается только после обнаружения низкой температуры или влажности. Нагревательный кабель отключается, когда температура воздуха поднимается выше заданного значения, или когда влажность ниже установленного значения.

Другие функции:

  • Безопасно и легко контролировать с помощью светодиодного дисплея.
  • Функция сигнала тревоги.
  • Легкий доступ для быстрой проводки.
  • Настройки можно легко сделать на передней панели.

Преимущества

Преимущества обогрева водостоков и желобов от Raychem

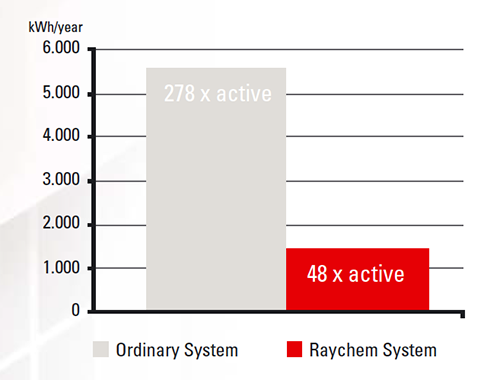

  • До 75% экономии энергии.
  • Универсальность.
  • Саморегулирующиеся кабели Raychem могут применяться для всех кровельных материалов: дерева, пластика, металлических и пластиковых желобов.

Для обогрева водостоков и желобов используйте кабели GM-2X или 8BTV-2-CT.

Руководство по проектированию и комплектующие изделия


Выбор греющего кабеля

GM-2X

Саморегулирующийся греющий кабель для водосточных желобов, труб и поверхностей крыш:

  • 36 Вт/м в талой воде и 18 Вт/м на воздухе при 0°C

Frostop Black

Саморегулирующийся греющий кабель для водосточных желобов и труб диаметром до 100 мм

  • 18 Вт/м на воздухе при 0°C

GM-2XC

Мощный саморегулирующийся греющий кабель для водосточных желобов и труб

  • 54 Вт/м в талой воде при 0°C

GM-2XT

Саморегулирующийся греющий кабель для применения на кровлях из битумосодержащих материалов

  • 36 Вт/м в талой воде и 18 Вт/м на воздухе при 0°C

Конструкция греющего кабеля GM-2X, GM-2XT

Конструкция греющего кабеля GM-2X, GM-2XT
  1. Медная жила (1,2 мм2)
  2. Саморегулирующийся греющий элемент
  3. Электроизоляция из модифицированного полиолефина
  4. Оплетка из луженой меди
  5. Наружная оболочка из модифицированного полиолефина (УФ-стойкая)

Расчет длины кабеля

  • Греющий кабель монтируется в водосточный желобпрямыми участками
  • Широкие желоба и ендовы могут потребовать монтажа кабеля в несколько ниток

Длина водосточного желоба
+ длина водосточной трубы
+ 1 м на подвод питания
+ 1 м заглубление в почве (ниже уровня промерзания)
_____________________________________________________
= необходимая длина греющего кабеля


Электробезопасность

  • Количество и номинал автоматических выключателей (типа C)
    определяется общей длиной греющего кабеля
  • Необходимо использовать УЗО (устройство защитного отключения) на 30 мА не более 500 метров греющего кабеля на 1 УЗО
  • Подвод питания к греющим кабелям должен выполняться квалифицированным электриком в соответствии с принятыми стандартами и техническими нормами

Максимальная длина цепи обогрева расчитана исходя из минимальной температуры включения -10°C, напряжение 230 В переменного тока

  GM-2X GM-2XC GM-2XT FroStop Black
6 А 25 м 15 м 25 м 30 м
10 А 40 25 40 50
13 А 50 м 35 м 50 м 80 м
16 А 60 м 40 м 60 м -
20 А 80 м 50 м 80 м -

Модули управления

EMDR-10

EMDR-10

Интеллектуальный модуль управления

  • Оснащен датчиками температуры и наличия влаги
  • Дружественный интерфейс
  • Экономит до 80% электроэнергии
  • Максимальный коммутируемый ток 10 А
  • Реле с "сухими" контактами для сигнализации обрывов и короткого замыкания в цепи датчика, а также перебоев в подаче питания

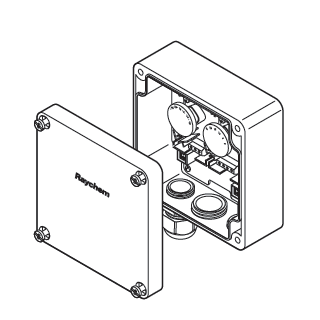

HTS-D

HTS-D

Термостат

  • 2 независимых реле управления
  • Максимальный коммутируемый ток: 16 А -250 В
  • Настраиваемый диапазон температур: -20°C ... +25deg;C
  • Подходит для монтажа снаружи помещений
  • Экономичное решение для цепей длиной до 30 м

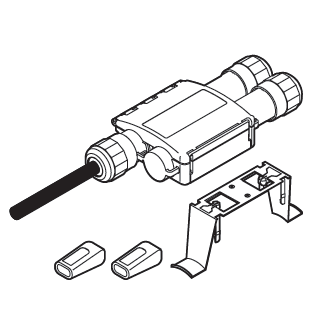

Комплектующие для GM-2X, GM-2XC, GM-2XT

Комплектующие для GM-2X, GM-2XC, GM-2XT
Функция Модуль
Подвод питания RayClic-CE-02
Узел сращивания RayClic-S-02
Узел сращивания с подводом питания RayClic-PS-02
Т-образное разветвление RayClic-T-02
Т-образное разветвление с подводом питания RayClic-PT-02
X-образное разветвление RayClic-X-02
Концевая заделкасо световой индикацией RayClic-LE-02

Комплектующие для монтажа кабелей GM-2X, GM-2XC, GM-2XT, Frostop Black

JB16-02

JB16-02

Соединительная коробка из термостойкой плстмассы

  • Для всех типов кабелей
  • Может использоваться для подвода питания или разветвления
  • Степень защиты IP66
  • Клеммы 6 x 4 мм2 на DIN рейке
  • 4 отверстия под кабельные вводы M20/25
  • Сальник M 16 для ввода силового кабеля

JB-SB-08

B-SB-08

Опорный кронштейн из нержавеющей стали

  • Для использования с JB 16-02

CE20-01

CE20-01

Термоусаживающий подсоединительный набор

  • Для подключения греющих кабелей FroStop Black, GM-2X к монтажной коробке
  • Кабельный ввод M20 и сальник в комплекте

C25-21

C25-21

Термоусаживающий подсоединительный набор

  • Для подключения греющего кабеля GM-2XC, GM-2XT к монтажной коробке
  • Кабельный ввод M20 и сальник в комплекте

CCE-03-CR

CCE-03-CR

Термоусаживающий подсоединительный набор

  • Для соединения силовых кабелей 3 x 1,5 мм2 или 3 x 2,5 мм2 с саморегулирующимися греющими кабелями GM-2X, FroStop Black
  • Концевая заделка в комплекте

CCE-04-CT

CCE-04-CT

Термоусаживающий подсоединительный набор

  • Для соединения силовых кабелей 3 x 1,5 мм2 или 3 x 2,5 мм2 с саморегулирующимися греющими кабелями GM-2XT.
  • Концевая заделка в комплекте

E-06

E-06

Концевая заделка

  • Термоусаживаемая концевая заделка для греющих кабелей GM-2XT

TE-01-CR

TE-01-CR

Термоусаживаемый набор для разветвления

  • Для T-образного разветвления и концевой заделки греющих кабелей FroStop Black, GM-2X

GM-RAKE

GM-RAKE

Крепежный хомут/защитная планка для водосточных труб

  • Проставка для широких желобов, где кабель идет более чем в одну нитку (монтируется каждые 100 см)
  • Нержавеющая сталь с крепежными хомутами, устойчивыми к УФ излучению

IceStop-GMK-RC

IceStop-GMK-RC

Зажимы для крепления греющих кабелей к крышам и желобам

  • Пятка зажима может приклеиваться к крыше. В этом случае, кабель фиксируется в зажиме после высыхания клея.

Общие указания по монтажу

Хранение и установка саморегулирующихся греющих кабелей

  • хранить в сухом и чистом помещении.
  • диапазон допустимых температур: –40°C ... +60°C.
  • следует укрывать незащищенные концы кабелей.

Следует избегать:

  • острых кромок
  • перегибания и переламывания кабеля
  • ходить и ездить по кабелю
  • проникновения влаги в соединения

Особые указания по монтажу

Ширина желоба < 150 мм

  • Одна нитка кабеля GM-2X, две нитки кабеля FroStop Black

Ширина желоба > 150 мм

  • Несколько ниток кабеля
  • 2 шт проставки GM-RAKE на метр желоба: GM-RAKE обеспечивает механическую защиту от повреждений

Крепление кабелей в желобах

  • Следует использовать хомуты GM-RAKE (входят в комплект)

В дренажных каналах следует заглублять кабель как минимум на глубину промерзания грунта (может различаться в разных регионах)

Избегайте монтировать узлы RayClic в местах, где они могут оказаться погружены в воду.
