Обогрев труб



Обогрев труб с помощью готового комплекта FrostGuard

набор для обогрева труб FrostGuard

Описание № в каталоге
FrostGuard 2 м 928206-000
FrostGuard 4 м 524628-000
FrostGuard 6 м 845612-000
FrostGuard 8 м 493074-000
FrostGuard 10 м 641438-000
FrostGuard 13 м 108722-000
FrostGuard 16 м 924248-000
FrostGuard 19 м 468683-000
FrostGuard 22 м 107442-000
FrostGuard 25 м 768868-000


Готовые комплекты FrostGuard...



Обогрев труб с помощью греющего кабеля Frostop для защиты труб от замерзания

греющий кабель Frostop

Технические характеристики FroStop Green 30 m FroStop Black 30 m
Ном. мощность обогрева (при 5 С, на трубе) 10 Вт/м 18 Вт/м
Напряжение питания 230 В перем. тока 230 В перем. тока
Мин. температура монтажа - 20 С - 20 С
Мин. радиус изгиба 13 мм 13 мм
Макс. длина цепи при токе 16 А 100 мм 80 мм
Электрическая защита при темп. пуска 0 С 16 А 16 А
Макс. допустимая темп. (постоянное возд.) +65 С +65 С
Макс. допустимая темп. (периодическое возд. до 800 ч) +85 С +85 С



Кабели Frostop...



Поддержание высоких температур горячей воды в водопроводах



обогрев труб logo Преимущества данных систем:
  • Высокая надежность: мгновенная подача горячей воды
  • Отсутсвие обратных линий воды: снижение энергопотребления и экономия пространства
  • Не требует технического обслуживания: не нужен циркуляционный насос
  • Простой расчет и проектирование: не нужно проводить расчет падения напора
  • Легкость монтажа: система подсоединения RayClic
Низкое энергопотребление
  • HWAT-L: 7 Вт/м при 45С
  • HWAT-M: 9 Вт/м при 55С
  • HWAT-R: 12 Вт/м при 70С

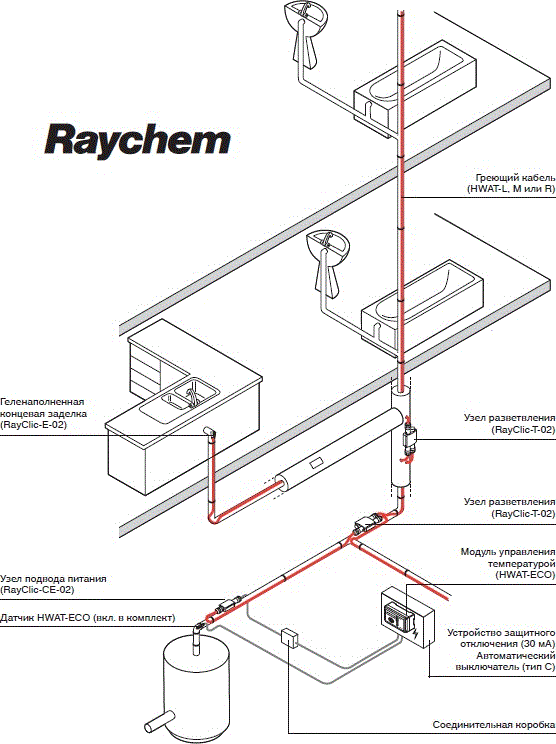

общая схема системы обогрева труб

Руководство по проектированию и комплектующим изделиям для обогрева труб

Область применения

Поддержание оптимальной температуры воды в трубах для частных домов, квартир, офисов, гостиниц, больниц, спортивных центров, санаториев.



Тип греющего кабеля HWAT-L HWAT-M HWAT-R
Поддерживаемая температура обычно 45С обычно 55С обычно 50-70С
Макс.допустимая температура 65С 65С 80С
Цвет оболочки кабеля желтый оранжевый красный
Модуль управления HWAT-ECO - совместим необходим
Таймер QWT-04 рекомендуется - -
Термическое обеззараживание - - Возможность термической обработки от бактерий вплоть до точек отбора воды
Pack-HWAT-L-15

Pack-HWAT-L-15
  • Набор для частных домов и небольших зданий
  • Комплектация: 15 м кабеля HWAT-L, 1 узел подвода питания, 1 концевая заделка RayClic, 1 выключатель с таймером, 3 самоклеющиеся предупредительные надписи, 50 крепежных хомутов, 1 инструкция по монтажу



Конструкция греющего кабеля для обогрева труб



кабель HWAT в разрезе
  1. Медная жила (1,2 мм2)
  2. Саморегулируемый греющий элемент
  3. Электроизоляция из модифицированного полиолефина
  4. Алюминиевая фольга
  5. Защитная оплетка из луженой меди
  6. Защитная оболочка из модифицированного полиолефина



Расчет длины греющего кабеля




  • Греющий кабель монтируется на трубопровод прямыми участками
  • Греющий кабель можно прокладывать вплоть до точек отбора воды
  Общая длина обогреваемой трубы
+ около 0,3 м на подвод питания
+ около 1,0 м на разветвление
+ около 1,2 м на узел разветвления на 4 цепи
= необходимая длина греющего кабеля



Толщина теплоизоляции



  Теплопотери (Вт/м) при температуре трубы 55С и температуре воздуха 18С
Теплоизоляция ДУ 15 ДУ 20 ДУ 32 ДУ 40 ДУ 50
15 мм 10 12 16 18 21
20 мм 9 10 14 15 18
30 мм 7 8 11 12 14
40 мм 6 7 9 10 12
50 мм 6 7 8 9 10
60 мм 5 6 8 8 9
Теплопотери (Вт/м) при температуре трубы 55С и температуре воздуха 5С
Теплоизоляция ДУ 15 ДУ 20 ДУ 32 ДУ 40 ДУ 50
15 мм 13 16 21 24 28
20 мм 12 13 18 20 23
30 мм 10 11 14 16 18
40 мм 8 10 12 13 15
50 мм 8 9 11 12 13
60 мм 7 8 10 11 12
Оценка теплопотерь выполнена в программе TraceCalc (R) Pro для следующих допущений:
Температура трубы 55С
Коэффициент надежности 10%
Внутреннее помещение
Теплопроводность при 40С a=0,041Вт/(м х К)



Оборудование для обогрева труб



Греющий кабель HWAT-L
HWAT-M
HWAT-R
Устройства управления (термостаты) HWAT-ECO
Наборы соединения RayClic-CE-02
RayClic-T-02
RayClic-E-02
