Обогрев пандусов, площадок, ступеней

обогрев пандусов, площадок, ступеней logoRaychem logo

Низкое энергопотребление

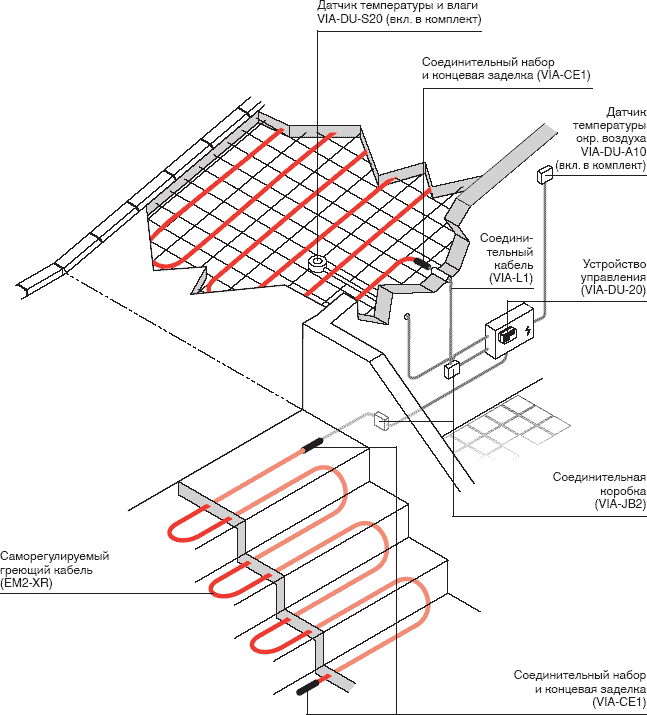

общая схема обогрева пандусов



Руководство по проектированию и комплектующие изделия

1. Область применения



саморегулируемый кабель EM2-XR для обогрева пандусов

Конструкция:
  1. Медная жила
  2. Саморегулируемый греющий элемент
  3. Электроизоляция
  4. Оплетка из луженой меди
  5. Защитная наружная оболочка
Пешеходные дорожки, пандусы, ступеньки, подземные гаражи,
погрузочные площадки



Тип кабеля EM2-XR
Управление VIA-DU-20
Мощность 300 Вт/м2 (90 Вт/м) *

* На стадии разработки проекта необходимо проверить мощность при температуре пуска системы.



  • Кабель не пригоден для прямой укладки в асфальт.
  • При прокладке в бетонной стяжке на глубине не менее 20 мм от поверхности бетона может быть положен слой асфальта толщиной не более 40 мм (макс. температура 240°C).



2. Укладка кабеля



Бетон

укладка кабеля EM2-XR в бетон

Песчаная подушка

укладка кабеля EM2-XR в песчаную подушку

Асфальт

укладка кабеля EM2-XR в асфальт

Бетонные лестницы

укладка кабеля EM2-XR на бетонную лестницу



3. Определение конфигурации обогреваемой площадки

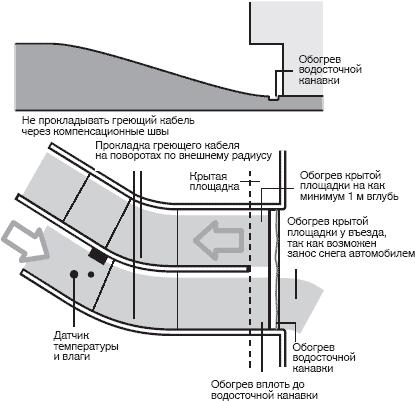

правила укладки кабеля для обогрева пандусов



4. Расчет длины греющего кабеля

A. Пандусы и пешеходные дорожки

Длина греющего кабеля (м) = Общая площадь обогреваемой поверхности / Шаг прокладки греющего кабеля (м)

B. Лестницы

Длина греющего кабеля (м) = [2 × Ширина ступеньки (м) + 0,4] × Количество ступенек + 1 м (на присоединение)

5. Устройство электрической защиты

Максимальная длина греющего кабеля

Пусковая мощность системы обогрева



Автоматический выключатель
(MCBS в соотв. BS EN 60898, тип С)
Макс. длина цепи обогрева
(для запуска при -10С)
EM2-XR
10 A 17 m
16 A 28 m
20 A 35 m
25 A 45 m
32 A 55 m
40 A Свяжитесь с представительством
Tyco Thermal Controls
50 A
Проектировщику электрической схемы необходимо предоставить все необходимые данные



6. Определение числа цепей обогрева пандусов

Мин. количество цепей обогрева = Длина греющего кабеля (см. п. 4) / Мак. длина цепи обогрева (см. п. 5)

7. Подключение питания

8. Оборудование

Греющий кабель EM2-XR
Устройство управления VIA-DU-20
Соединительная коробка VIA-JB2
Датчик температуры VIA-DU-A10
Соединительный набор VIA-CE1
