Raychem - общепризнаный лидер в области производства нагревательных кабелей и комплектующих для систем обогрева кровли.

Противообледенительная система обогрева крыш и элементов кровли, часто называемая «Крыша без сосулек» или «Теплая крыша» решает следующие частные задачи электрообогрева:



  • Обогрев кровли
  • Обогрев крыш
  • Обогрев водостоков
  • Обогрев водосливов
  • Обогрев водосточных и водосливных желобов
  • Обогрев водосточных воронок
  • Обогрев дренажных лотков
  • Обогрев участков кровли
  • Обогрев края кровли
  • Обогрев снегозадержателей
  • Обогрев карниза
  • Защита крыши от сосулек и льда
  • Защита от сосулек фасада, желобов, покрытия кровли
  • Обогрев капельника
  • Обогрев ендов
  • Обогрев водометов
  • Обогрев водосточных и водосливных труб
  • Обогрев мансардных окон
  • Обеспечение пути талой воде, защита кровли и фасада здания от наледи и льда
  • Антилед или противооблединение для участков кровли
  • Антиобледенение для любых поверхностей кровель и площадок
  • Защита от наледи



Наши кабели успешно работают на кровлях Москвы и России в течении более 10 лет, вызывая положительные отзывы служб эксплуатации защиты. Наши системы успешно осуществляют обогрев крыш от сосулек и наледи  на зданиях Московского Дома Музыки, Большого Кремлевского Дворца, зданиях сотен музеев и административных зданий, более десяти тысяч частных домов и коттеджей.

крыша без сосулекмонтаж обогрева кровлистроительный объект

Очень важно, чтобы элементы кабельной системы обогрева (КСО) обеспечивали сопровождение талой воды с крыши до земли и дальше в систему дренажа. Обогрев дренажных систем также решается кабельным обогревом.

Специалисты ООО «Самрег» имеют огромный опыт в проектировании, поставке и монтаже систем антиобледенения и обогрева крыш с применением самого надежного саморегулирующегося греющего кабеля GM2X и GM2X-C, а также современных резистивных кабелей, специально разработанных для обогрева кровли.

Снеготаялки на крыше – задача создания на плоской обслуживаемой кровле зон свободных от снега и льда – легко решается саморегулируемым кабелем EM2-XR, ЕМ2-R, с помощью этих греющих лент можно создавать зоны с удельной расчетной мощностью электрообогрева до 600 Вт/м, что обеспечивает интенсивное таяние снега и льда в обогреваемых зонах.

Обычно любая антиобледенительная система для обогрева кровли – система Ice Stop, Gutter gard, Gutter melt, Теплоскат, Теплый скат, Теплая крыша и т.п. состоит из следующих элементов:
Hагревательная часть - нагревательный кабель, концевые и соединительные заделки, система крепежа кабеля на кровле и водостоках.
Cистема электроснабжения - трасса электропитания, система ее крепежа, коробки и муфты для подключения трассы к греющей части.
Щит управления и защиты.
Терморегулятор или метеостанция с метеодатчиками.

Отличительные особенности систем Антилед с применением нагревателей следующие:

Низкое энергопотребление при обогреве кровли

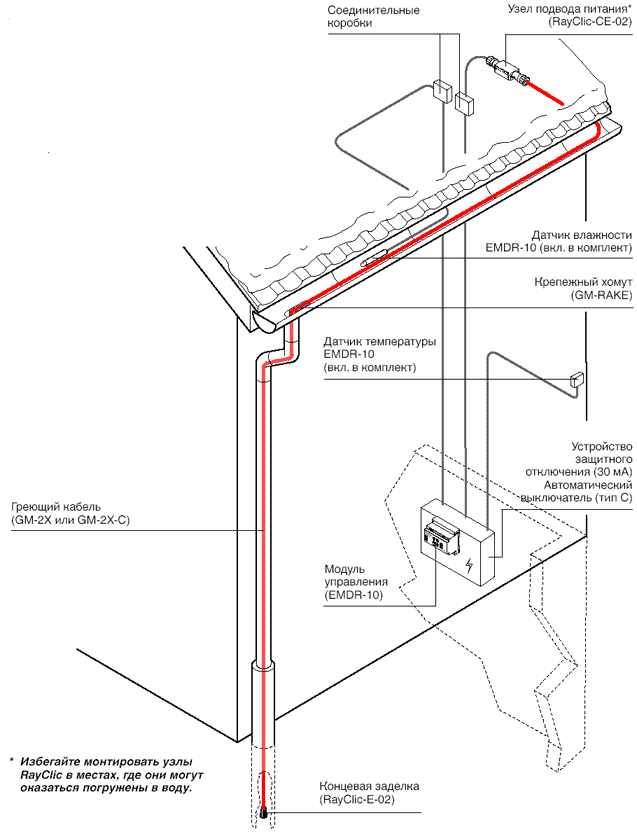

общая схема обогрева кровли

Саморегулирующиеся кабели для обогрева кровли и водостоков

raychem logo
Защита водосточных желобов и труб от замерзания
Защита водостоков и крыш от замерзания

Нагревательный кабель GM-2X
Нагревательный кабель GM-2X-C
Нагревательный кабель 8BTV-2-CT

Руководство по проектированию и монтажу обогрева кровли и комплектующие изделия

1. Выбор саморегулирующего кабеля для обогрева кровли и водостоков

греющий кабель GM-2X для обогрева кровли Саморегулируемый кабель для:
  • водосточных желобов
  • водосточных труб
  • обогрев крыш

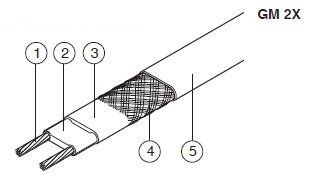

Конструкция:
  1. Медная жила (1,2 мм2)
  2. Саморегулируемый греющий элемент
  3. Электроизоляция из модифицированного полиолефина
  4. Оплетка из луженой меди
  5. Защитная наружная оболочка из модифицированного полиолефина
Важное замечание:
при прокладке по асфальту, битуму, рубероиду и т.п. необходимо использовать греющий кабель в оболочке из фторполимера (8BTV-2-CT)

2. Расчет длины греющего кабеля для обогрева кровли и водостоков

Длина водосточного желоба
+ длина водосточной трубы
+ 1 м на подвод питания
+ 1 м в почве (макс. глубина промерзания)
__________________________________
= необходимая длина греющего кабеля

3. Устройства электрической защиты обогрева кровли

Макс. длина цепи обогрева кровли рассчитана исходя из минимальной температуры пуска -10 °C, 230 В перем. тока.



  GM-2X GM-2X-C 8BTV-2-CT
6 A 25 м 15 м 25 м
10 А 40 м 25 м 40 м
13 А 50 м 35 м 50 м
16 А 60 м 40 м 60 м
20 А 80 м 50 м 80 м



4. Модули управления
