Механический контроллер с ограничителем T-M-20-S/+5+215C/EX

Цена: звоните руб.

Область примененияНормальные и взрывоопасные зоны (класс 1 или 2)
Класс защитыIP65
Темп. окр. среды–30...+80°C
Интервал уставки+5...+215°C

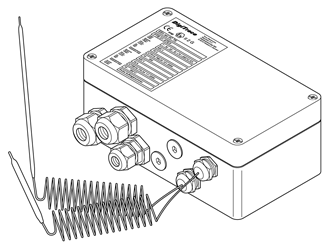

Термостат с ограничителем T M 20 S+x+y/EX для регулирования обогрева по температуре обогреваемой поверхности предназначен для использования во взрывоопасных зонах. Ограничитель предотвращает перегрев системы обогрева свыше установленной температуры в случае отказа системы управления или достижения процессом небезопасной температуры.

Термостат рассчитан на макс. номинальное напряжение в 400 В и макс. коммутируемый ток в 16 A, что достигается за счет использования независимых EEx d однополюсных перекидных микропереключателей с «сухими» контактами. Внутри защищенного корпуса вместе с переключателями находятся клеммные блоки WAGO Cage Clamp для быстрого и легкого подключения. Поставляемый в комплекте с термостатом датчик представляет собой заполненную жидкостью двухметровую стальную капиллярную трубку из нерж. стали с термобаллоном.

Термостат поставляется с имеющими Ex сертификацию сальниками для силового кабеля, заглушками и вводами, что дает возможность производить самые разнообразные подключения, такие как: последовательное подключение к питанию для сокращения количества соединительных коробок, прямое подсоединение греющего кабеля через вводы M25 и M20 с сальниками, подключение аварийной сигнализации. Термостат выпускается в 2 модификациях для различных диапазонов температур: –5...+215°C и +70...+350°C.

Назначение Регулирование обогрева по температуре обогреваемой поверхности
Область применения Нормальные и взрывоопасные зоны (класс 1 или 2)
Сертификация PTB 01 ATEX 1075
II 2 G EEx ed IIC T6
II 2 D IP 65 T80°C

Технические характеристики

Макс. номинальное напряжение 400 В перем. тока
Диапазон уставки регулирования +5...+215°C
Диапазон ограничителя +40...+300°C
Реле Однополюсный переключатель на два направления (SPDT)
> 100 000 циклов при ном. силе тока
> 50 000 циклов при силе тока 5 х ном.
Коммутируемый ток Макс. 16 A при 400 В, акт. нагрузка
Гистерезис / дифференциал
термостат
ограничитель

≤ 6 K
≤ 4 K
Способ задания уставок С помощью потенциометра внутри корпуса
Способ сброса ограничителя С помощью отвертки, внутри корпуса
Допустимая температура окр. среды –30...+80°C
Подсоединительные клеммы
Размер 4 мм2
Тип WAGO Cage Clamp
Управление
Реле управления Перекидной переключатель
Реле ограничителя Перекидной переключатель с возможностью подключения внешнего устройства сигнализации. Система обнаружения утечек из капилляра
Корпус
Степень защиты IP65

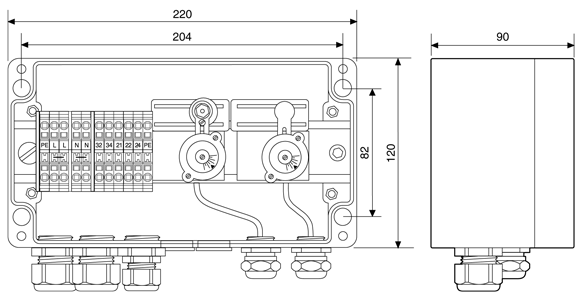

Размеры 220 x 120 x 90 мм
Материал корпуса и крышки Черный, стеклонаполненный полиэфир
Крепление крышки 4 невыпадающих винта из нерж. стали
Кабельные вводы 7 вводов:
1 x M25 с сальником (кабель ø 8–17 мм): подвод питания
1 x M25 с сальником с заглушкой (кабель ø 8–17 мм): послед. подключение питания
1 x M25 с адаптером M25/M20, включая сальник M20 с заглушкой
(кабель ø 5–13 мм):
вывод к греющему кабелю или аварийной сигнализации
2 x M20 с заглушками: вывод к греющим кабелям (возможность подключения
одножильных греющих кабелей)
2 x M20: капиллярные датчики
Датчик температуры
Тип Заполненная жидкостью капиллярная трубка, длина 2 м
Размеры датчика
термостат
ограничитель

ø 7 мм, длина 88 мм
ø 4,7 мм, длина 191 мм
Материал 1.4435 нерж. сталь
Допустимая температура
термостат
ограничитель

–30...+250°С
–30...+330°С
Минимальный радиус изгиба 10 мм для капиллярной трубки (ДАТЧИК НЕ ИЗГИБАТЬ!)
Способ монтажа Монтируется на трубу с помощью опорного кронштейна SB-120 или крепится к плоской поверхности с помощью 4-крепежных отверстий (расстояние между центрами 204 x 82 мм)
Информация для заказа
Обозначение изделия T M 20 S/+5+215C/EX
Номер по каталогу и вес 576404 000 (2 кг)

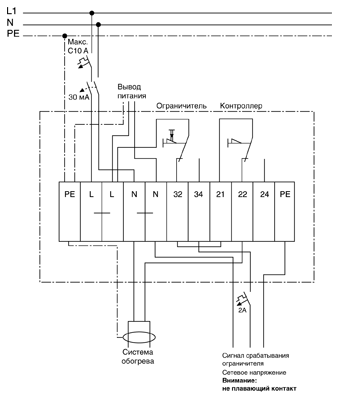

Схема подключения

схема подключения термостата tm20s

Расшифровка обозначения

T M 20 S/+x+y/EX
T = термостат
M = механический термостат
20 = управляющий термостат + ограничитель
S = регулирование обогрева по температуре обогреваемой поверхности
x = минимальная температура диапазона уставок
y = максимальная температура диапазона уставок
Ex = для взрывоопасных зон
