Устройство управления RayStat-ECO-10
Цена: звоните руб.
| Область применения | обогрев площадок, пандусов |
| Энергопотребление | менее 14 ВА |
| Напряжение питания | 230В |
| Температура эксплуатации | -40...+80С |
| Артикул | RAYSTAT-ECO-10 |
| Описание | Устройство управления RayStat-ECO-10 (IP65, 25А при 250В) с регулированием по температуре окружающего воздуха с использованием PASC алгоритма (уставка поддержания от 0 до 30С). В комплекте с выносным датчиком типа Pt100. |
Дисплей
| A. Жидкокристаллический дисплей (отображает параметры и неполадки) |
| 1. Включение батареи |
| 2. Выбор параметра |
| 3. Увеличение значения |
| 4. Уменьшение значения |
Технические характеристики
| Напряжение питания | 230 В перем. тока, +10%/-–10%, 50/60 Гц |
| Энергопотребление | ≤ 14 ВА |
| Реле управления | SPST, макс. 25 A при 250 В |
| Клеммы реле управления | 3 x 0,75-4 мм2 |
| Реле сигнализации | SPDT, макс. 2 A, 250 В, «сухие» контакты |
| Клеммы реле сигнализации | (3 + ) x 0,75-2,5 мм2 |
| Точность | ±0,5 K при 5°C |
| Задаваемые параметры | |
| Энергосберегающий алгоритм | Пропорциональное регулирование по температуре окружающей среды (PASC) |
| Уставка поддерживаемой темп. | 0...+ 30°C (0% мощности обогрева) |
| Минимальная темп. окр. среды | 30...0°C (100% мощности обогрева) |
| Состояние цепи обогрева при неполадках датчика |
ВКЛЮЧЕНИЕ (100%) или ВЫКЛЮЧЕНИЕ |
| Подключение с «сухим контактом» |
ДА или НЕТ |

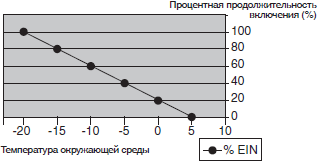

Энергосбережение в режиме пропорционального регулирования по температуре окружающей среды (PASC)
Рабочий цикл (продолжительность подачи напряжения на цепь обогрева) зависит от температуры окружающей среды.
Пример: Мин. темп. окр. ср. = –20°C, поддерживаемая темп. (уставка) = +5°C
| Токр.среды | % ВКЛ. | |
| -15 | 100 | Мин. темп. |
| -10 | 75 | |
| -5 | 50 | |
| 0 | 25 | |
| 5 | 0 | Уставка |
Результат: пр темп. окр. среды -5°С экономия энергии составляет 50%
Диагностируемые сбои
| Сбои работы датчика | Короткое замыкание / Обрыв цепи датчика |
| Превышение температуры | Мин. температура / Макс. температура |
| Сбои подачи напряжения | Низкое напряжение питания Прерывание подачи управляющего напряжения |
Параметры могут быть заданы и при отсутствии внешнего питания (питание от внутренней батареи); установленные параметры хранятся в энергонезависимой памяти.
Корпус
| Размеры | 120 мм x 160 мм x 90 мм |
| Материал | Серый поликарбонат |
| Допустимая температура | –40...+80°C |
| Степень защиты | IP 65 |
| Вводы | 2 x M25, 1 x M20, 1 x M16 |
| Вес | Примерно 800 г |
| Крышка | Прозрачная с 4 невыпадающими винтами |
| Монтаж | Монтируется на стену или на опорный кронштейн SB-100/SB-101 |
