Механический термостат T-M-10-S/0+200C

Цена: звоните руб.

Область примененияНормальные зоны
Класс защитыIP65
Темп. окр. среды–20...+80°C
Интервал уставки0...+200°C

Термостат для регулирования обогрева по температуре обогреваемой поверхности T M 10 S/+x+y предназначен для использования в нормальных (невзрывоопасных) зонах. Термостат рассчитан на номинальное напряжение 230 В переменного тока и максимальный коммутируемый ток 16 А, что достигается за счет использования однополюсных перекидных микропереключателей с «сухими» контактами.

Задание уставки может быть выполнено без вскрытия термостата через заглушку на крышке. Двухметровая капиллярная трубка из нержавеющей стали у вывода из корпуса термостата защищена гибким кожухом. Термостат допускает возможность прямого подсоединения греющего кабеля. Термостат выпускается в 3 модификациях для различных диапазонов температур: 0–50°C, 0–200°C и 50–300°C.

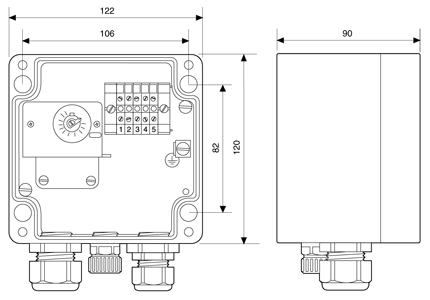

схема термостата tm-10-s

Технические характеристики

Область применения Нормальные зоны
Макс. номинальное напряжение 230 В перем. тока
Диапазон уставки 0...+200°C
Реле Однополюсный переключатель на два направления (SPDT); ресурс 100 000 циклов при 16 A
Коммутируемый ток Макс. 16 A
Гистерезис / дифференциал 2,5% темп. диапазона
Точность регулирования ±1,5% от уставки при выборе температуры в верхней трети диапазона температур (измерена при 22°C)
Способ задания уставок С помощью лимба внутри корпуса, через заглушку на крышке
Подсоединительные клеммы 4 мм2
Рабочий диапазон температур окруж. среды –20...+80°C
Управление
Реле управления Перекидной переключатель
Корпус
Степень защиты IP65
Размеры 122 x 120 x 90 мм
Материал корпуса и крышки Серый, полиэфирная оболочка
Крепление крышки 4 невыпадающий винта из нерж. стали
Кабельные вводы 1 x M25 с адаптером M25 (M) / M20 (F)включая M20 сальник (8–13 мм)
1 x M20 сальник ( 8–13 мм)
Датчик температуры
Тип Заполненная жидкостью капиллярная трубка, длина 2 м
Размеры
диаметр 8 мм
длина датчика 78 мм
Материал V4A нерж. сталь
Допустимая температура –20...+230°С
Минимальный радиус изгиба 10 мм для капиллярной трубки (ДАТЧИК НЕ ИЗГИБАТЬ!)
Способ монтажа SB 110 или SB 111 или крепление к плоской поверхности
Информация для заказа
Обозначение изделия T M 10 S/0+200C
Номер по каталогу и вес 337388 000 (1 кг)

Схема подключения

схема подключения термостата tm10s

Расшифровка обозначения

T M 10 S/+x+y

T = термостат
M = механический термостат
10 = управляющий термостат
S = регулирование обогрева по температуре обогреваемой поверхности
x = минимальная температура диапазона уставок
y = максимальная температура диапазона уставок
