Область применения | Взрывоопасные, класс 1, класс 2 (газ), класс 21, класс 22 (пыль), Нормальные |
Класс защиты | IP66 |
Темп. окр. среды | –50…+55°С |
Интервал уставки | 0…49°С |
Электронные термостаты RAYSTAT-EX-03 и RAYSTAT-EX-04 для регулирования обогрева по температуре поверхности или окружающей среды обеспечивают точное управление работой всех типов греющих кабелей Raychem.
Термостаты выпускаются на номинальное напряжение 110 В, 50/60 Гц или 230 В, 50/60 Гц с двухполюсным переключателем на 16 А.
Контакты переключателя можно скоммутировать «сухими». Точное выставление уставки достигается при помощи цифровых регулировочных роликов внутри корпуса термостата.
Термостат для регулирования обогрева по температуре поверхности поставляется с датчиком Pt100 и кабелем длиной 2 м в оболочке из нержавеющей стали, что позволяет устанавливать электронный блок на удалении от датчика.
Термостат для регулирования обогрева по температуре окружающей среды, поставляется с датчиком Pt100 и ветрозащитой.
Корпус изготавливается из стеклонаполненного полиэфира с высокой ударной прочностью и степенью защиты IP66.
Два ввода М20 и один ввод М25 служат для подключения к термостату силового кабеля и греющих кабелей.
При максимальных температурах трубы до 215°С, термостат может быть смонтирован с помощью опорного кронштейна.
Назначение | Регулирование по температуре окружающей среды |
Область применения | Взрывоопасные, класс 1, класс 2 (газ), класс 21, класс 22 (пыль) Нормальные |
Сертификация | Baseefa03ATEX0695X II 2 G/D T=85°C EEx emia IIC T6 (Ta –50…+55°C) Сертификаты Госгортехнадзора России, Проматомнадзора Беларуси, МЧС Казахстана, Госгортехнадзора Украины |
Технические характеристики
Диапазон температур | 0…49°С |
Степень защиты | IP66 |
Испытание на затопление водой | Удовлетворяет требованиям Shell |
Точность переключения | ±1 К при 5°С |
Гистерезис | ≈ 1°С |
Реле | Двухполюсный переключатель на два направления (DPDT) (могут использоваться как «сухие» контакты) |
Макс. коммутируемый ток | 16 А при 110 В, +/–10%, 50/60 Гц, 16 А при 230/254 В, +/–10%, 50/60 Гц, активная нагрузка |
Допустимая темп. окр. среды | –50…+55°С |
Напряжение питания | 110 В ±10%, 50/60 Гц 230/254 В ±10%, 50/60 Гц |
Клеммы (сечение кабеля) | Макс. 4 мм² |
Кабельные вводы | 2 x M20 с сальниками (каб. 7,5–13 мм) 1 x M25 с адаптером M25(М)/M20(F) и заглушкой (М20) |
Датчик | Двухпроводный Pt 100, датчик из нерж. стали, ветрозащита |

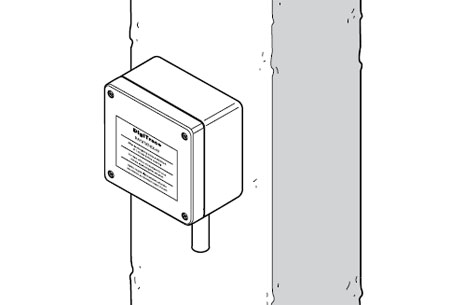

Способ монтажа | Монтируется на трубу с помощью опорного кронштейна Raychem SB-100 или SB-101 или на поверхность с помощью 4 монтажных отверстий с расстоянием между центрами 110 x 140 мм |
