Электронный термостат RAYSTAT-EX-03

Цена: звоните руб.

Область примененияВзрывоопасные, класс 1, класс 2 (газ), класс 21, класс 22 (пыль), Нормальные.
Класс защитыIP66
Темп. окр. среды–50…+55°С
Интервал уставки0…49°С

Электронные термостаты RAYSTAT-EX-03 и RAYSTAT-EX-04 для регулирования обогрева по температуре поверхности или окружающей среды обеспечивают точное управление работой всех типов греющих кабелей Raychem.

Термостаты выпускаются на номинальное напряжение 110 В, 50/60 Гц или 230 В, 50/60 Гц с двухполюсным переключателем на 16 А.

Контакты переключателя можно скоммутировать «сухими». Точное выставление уставки достигается при помощи цифровых регулировочных роликов внутри корпуса термостата.

Термостат для регулирования обогрева по температуре поверхности поставляется с датчиком Pt100 и кабелем длиной 2 м в оболочке из нержавеющей стали, что позволяет устанавливать электронный блок на удалении от датчика.

Термостат для регулирования обогрева по температуре окружающей среды, поставляется с датчиком Pt100 и ветрозащитой.

Корпус изготавливается из стеклонаполненного полиэфира с высокой ударной прочностью и степенью защиты IP66.

Два ввода М20 и один ввод М25 служат для подключения к термостату силового кабеля и греющих

При максимальных температурах трубы до 215°С, термостат может быть смонтирован с помощью опорного кронштейна.

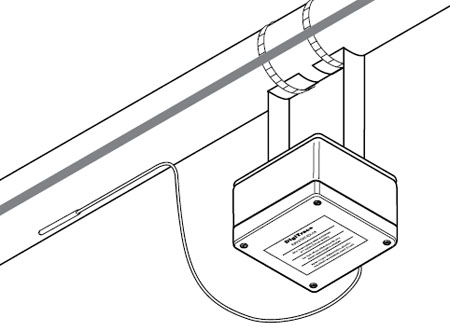

Raystat-EX-03 на трубе

Назначение Регулирование по температуре обогреваемой поверхности
Область применения Взрывоопасные, класс 1, класс 2 (газ), класс 21, класс 22 (пыль)
Нормальные
Сертификация Baseefa03ATEX0695X
II 2 G/D T=85°C EEx emia IIC T6 (Ta –50…+55°C)
Сертификаты Госгортехнадзора России, Проматомнадзора Беларуси, МЧС Казахстана, Госгортехнадзора Украины

Технические характеристики

Диапазон температур 0…499°С
Степень защиты IP66
Испытание на затопление водой Удовлетворяет требованиям Shell
Точность переключения ±1 К при 5°С
±1% при уставке выше 100°С
Гистерезис ≈ 1°С при 100°С, ≈ 2°С при 200°С
≈ 5°C пpи 499°C
Реле Двухполюсный переключатель на два направления (DPDT) (могут использоваться как «сухие» контакты)
Макс. коммутируемый ток 16 А при 110 В, +/–10%, 50/60 Гц,
16 А при 230/254 В, +/–10%, 50/60 Гц,
активная нагрузка
Допустимая темп. окр. среды –50…+55°С
Напряжение питания 110 В ±10%, 50/60 Гц
230/254 В ±10%, 50/60 Гц
Внутреннее энергопотребление 110 В ~ 4 ВА,
230/254 В ~ 3 ВА
Клеммы (сечение кабеля) Макс. 4 мм²
Кабельные вводы 2 x M20 с сальниками (каб. 7,5–13 мм)
1 x M25 с адаптером M25(М)/M20(F) и заглушкой (М20)
Датчик Двухпроводный Pt 100, датчик из нерж. стали, кабель 2 м
Способ монтажа Монтируется на трубу с помощью опорного кронштейна Raychem SB-100 или SB-101 или на поверхность с помощью 4 монтажных отверстий с расстоянием между центрами 110 x 140 мм
