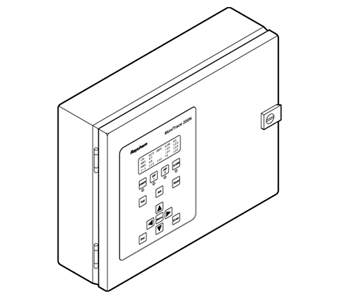

Система контроля MONI-200N-E
Цена: звоните руб.
| Область применения | Нормальные зоны (внутри помещений) |
| Класс защиты | IP54 |
| Темп. окр. среды | 0…+50°C |
Устройство управления MoniTrace 200N является центральным элементом системы группового контроля и управления цепями электрообогрева, используемых для поддержания технологической температуры и защиты от замерзания, и может управлять до 130 цепями обогрева и контролировать до 130 датчиков температуры. Система поддерживает режимы регулирования по температуре обогреваемой поверхности, окружающей среды, и пропорционального регулирования по температуре окружающей среды (PASC).
PASC
Режим PASC использует запатентованный алгоритм, который измеряет температуру окружающей среды и рассчитывает время цикла, в течение которого электрообогрев будет включен. В холодные дни греющие кабели будут включаться на более продолжительное время, а в теплые — меньше, или не включаться вообще. Используя алгоритм PASC, устройство управления 200N E может использоваться для управления группой цепей греющих кабелей, поддерживающих одинаковую температуру труб, базируюсь только на температуре окружающей среды. Это позволяет значительно сократить число цепей обогрева, что приводит к снижению стоимости системы обогрева, повышению надежности, простоте обслуживания.
Управление
Включение и выключение цепей обогрева осуществляется с помощью модулей дистанционного управления (RMC), количеством до 10, обычно расположенных на распределительных панелях системы обогрева. Каждый модуль RMC может контролировать от 2 до 32 реле управления, к которым подключаются силовые контакторы цепей обогрева. Модули RMC подключаются к устройству управления MoniTrace 200N E с помощью одного кабеля RS 485 типа «витая пара».
Контроль
Устройство управления MoniTrace 200N E может отслеживать до 16 модулей дистанционного контроля (RMM), каждый из которых может контролировать до 8 трехпроводных датчиков температуры Pt 100. Модули RMM располагаются вблизи точек измерения температуры как в нормальных, так и во взрывоопасных зонах, и соединены с устройством управления MoniTrace 200N E одним кабелем RS 485. Дополнительный мониторинг состояния датчиков температуры и контакторов осуществляется с помощью цифровых входов устройства управления MoniTrace 200N E и модулей RMC. Основываясь на данных о температуре, полученных от RMM, устройство управления MoniTrace 200N E определяет какую из цепей обогрева следует включить и посылает эту информацию модулям RMC, которые, в свою очередь, осуществляют включение и выключение контакторов греющих кабелей. Т.к. модули RMM расположены в непосредственной близости от датчиков температуры, а модули RMC — от контакторов на распределительных панелях, сложность системы и затраты на электропроводку существенно снижаются.
Интерфейс пользователя
Настройка параметров, состояние оборудования, а также отслеживание срабатывания сигнализации могут осуществляться с панели устройства управления MoniTrace 200N E (она оснащена дисплеем и клавишами управления) или дистанционно через интерфейс RS 232/RS 485 главным компьютером, использующим протокол Modbus (например, ПК с установленной программой MoniTrace Supervisor).

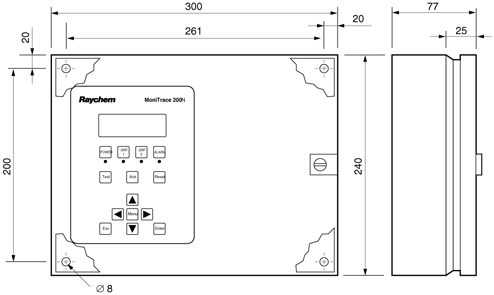

Номинальные размеры
Съемная уплотнительная пластина в нижней части корпуса устройства управления для ввода кабелей
| Общие данные | |
| Область применения | Нормальные зоны (внутри помещений) |
| Сертификация |     |
| Номинальное напряжение питания | 100/120 В или 208–240 В переменного тока, ±10%, 50/60 Гц |
| Внутренняя потребляемая мощность | ≤ 5 Вт |
| Корпус | |
| Степень защиты | IP54 |
| Основание и крышка | Материал: сталь c порошковым покрытием; уплотнение крышки: неопрен |
| Крепление крышки | 1 болт с плоской головкой |
| Кабельные вводы | В комплекте не поставляются, предусмотрено место для шести кабельных вводов М20 на съемной уплотнительной пластине |
| Сальник силового кабеля | 1 x M20, для кабеля диаметром 6–12 мм, IP54 мин. |
| Сальник контрольного кабеля | 1 x M20, для кабеля диаметром 5–9 мм, IP54 мин. |
| Сальники сигнальных кабелей / кабелей датчиков температуры | 3 x M16, для кабелей диаметром 2–6 мм, IP54 мин. |
| Допустимая температура окр. среды: при эксплуатации при хранении | 0…+50°C –20…+60°C |
| Относительная влажность | До 95%, без конденсации влаги |
| Класс климата | 3K3, в соответствии EN 60 721 |
| Контролируемые (входные) параметры | |
| Температуры труб или окружающей среды | Один или два датчика температуры, подключенных непосредственно к устройству управления MoniTrace 200N-E Кабель датчика может быть удлинен 3 проводным (+PE) кабелем с макс. сопротивлением 20 Ом на жилу (~150 м при использовании кабеля с сечением жил 1,5 мм2). В случае, если кабель датчика проложен вместе с другими кабелями или вблизи высоковольтных кабелей, следует использовать экранированный удлинительный кабель, а оплетку кабеля со стороны устройства управления следует заземлить. До 128 датчиков, подключенных через модули RMM |
| Сигнализация срабатывания УЗО | 2 цифровых входа на устройстве управления MoniTrace 200N-E или дополнительно один на каждую цепь обогрева посредством MONI RMC и MONI RMC 2DI |
| Контроль включения контактора | 2 цифровых входа на устройстве управления MoniTrace 200N-E или дополнительно один на каждую цепь обогрева посредством MONI RMC и MONI RMC 2DI |

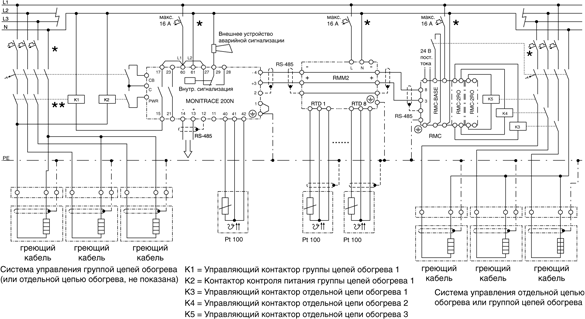

Схема соединений
* Для местных условий, стандартов и норм может быть необходимо использование автоматических выключателей
** В зависимости от конкретной ситуации могут использоваться одно? или трехполюсные контакторы и автоматические выключатели
| Управляемые (выходные) параметры | |
| Количество выходных реле | Два независимых управляющих реле (внутренние); до 128 управляющих реле, подключенных через модули RMC и MONI RMC 2DO; одно реле сигнализации (внутреннее) |
| Реле управления | Двухполюсные перекидные реле, НЗ, хар ка С Номинальные параметры: 5 А, 120/240 В перем. тока, 24 В пост. тока Замыкаются для включения электрообогрева |
| Реле сигнализации | Двухполюсные перекидные реле, хар ка С Номинальные параметры: 5 А, 120/240 В перем. тока, 24 В пост. тока Нормально включенные; замыкаются при срабатывания сигнализации |
| Количество переключений реле | 5 x 10000 при номинальном токе |
| Сетевые подключения | |
| Подключение к RMM и RMC | Сетевой кабель RS 485 — экранированная витая пара, максимальная длина 1200 м (MONI RS485 WIRE) |
| Количество модулей RMM | До 16, индивидуально адресуемые, на каждом до 8 входов для датчиков темп. |
| Количество модулей RMC | До 10, индивидуально адресуемые, на каждом от 2 до 32 релейных выходов; максимальное количество релейных выходов — 128 |
| Подключение к главной вычислительной машине | Последовательный порт, RS 232 (по умолчанию) или RS 485, макс. скорость — 19200 бод, протокол для подключения — Modbus, RTU или ASCII |
| Программирование и настройка | |
| Интерфейс пользователя | 10 сенсорных клавиш на лицевой панели (Test, Reset, Ack, Menu, Esc, Enter, ⇐, ⇑, ⇒, ⇓); четырехстрочный 20 символьный ЖК экран с подсветкой |
| Язык | Английский, французский, немецкий |
| Хранимые параметры | Уставки регулирования, системные настройки, протокол событий с указанием времени и даты |
| Память | Энергонезависимая; при прекращении подачи питания данные не теряются |
| Уставки | Диапазон поддерживаемых температур: –7…315°C Диапазон минимальных температур окружающей среды: –73…52°C |
| Режимы регулирования | Определяются пользователем для каждой цепи обогрева: Регулирование по температуре трубы Пропорциональное регулирование по температуре окружающей среды (PASC) Регулирование по температуре окружающей среды Регулирование по фиксированному рабочему циклу (0–100%) |
| Условия срабатывания сигнализации | Высокая/низкая температура трубы или воздуха Выход из строя датчика температуры Сбой связи Срабатывание автомата с УЗО Выход из строя контактора |
| Помощь в эксплуатации | Ежедневная проверка электропитания (в указанное пользователем время) Счетчик включений контактора и сигнализация критического количества включений Счетчик времени работы греющего кабеля |
| «Плавный пуск» | С помощью функции «плавного пуска» устройство управления MONI 200N E может быть запрограммировано на включение цепей обогрева одна за другой с заданной задержкой. Данная функция объединяет два задаваемых пользователем таймера LoadShed Start и LoadShed Int. Использование этих функций позволяет избежать пиковой нагрузки при пуске системы при низкой температуре окружающей среды. |
| Клеммы для подключения кабелей | |
| Подвод питания | 2 клеммы для подключения кабелей сечением 0,2–4 мм2 |
| Внутреннее заземление | 1 зажим для подключения кабелей сечением 0,2–10 мм2 |
| Подключение датчика температуры | 2 х 3 клемма для подключения кабелей сечением 0,2–2,5 мм2 |
| Реле управления | 2 x 2 клеммы для подключения кабелей сечением 0,2–2,5 мм2 |
| Подключение к реле сигнализации RCD | 2 x 2 клеммы для подключения кабелей сечением 0,2–2,5 мм2 |
| Реле контактора | 2 x 2 клеммы для подключения кабелей сечением 0,2–2,5 мм2 |
| Реле сигнализации | 3 клеммы для подключения кабелей сечением 0,2–2,5 мм2 |
| RS 485 к модулям RMC и RMM | 3 клеммы для подключения кабелей сечением 0,2–2,5 мм2 |
| RS 485 к главному компьютеру | RS 485: 3 клеммы для подключения кабелей сечением 0,2–2,5 мм2 RS 232: 6 клемм для подключения кабелей сечением 0,2–2,5 мм2 |
| Соответствие электромагнитным стандартам | |
| Помехоустойчивость | EN 50 082 2 (жесткий стандарт для промышленных зон) |
| Излучение | EN 50 081 1 (мягкий стандарт для промышленных зон) |
| Монтаж | |
| Способ монтажа | Крепится к поверхности посредством четырех отверстий диаметром 8 мм с расстоянием между центрами 261 х 200 мм |
| Информация для заказа | Обозначение изделия | Номер по каталогу | Вес |
| MoniTrace 200N* | MONI 200N E | 266429 000 | 3,9 кг |
| Устройство управления для монтажа на панель (без корпуса) | MONI 200N PM | 746245 000 | 3,2 кг |
| Датчик температуры Pt 100 для взрывоопасных зон (класс 1) | MONI PT100 EXE | 967094 000 | 0,6 кг |
| Датчик температуры Pt 100 для нормальных зон | MONI PT100 NH | 140910 000 | 0,2 кг |
| Кабель RS 485 | MONI RS485 WIRE | 549097 000 | 75 кг (катушка 300 м) |
* Устройство управления MoniTrace 200N в комплекте с программой администрирования MoniTrace Supervisor на компакт диске.
Примечание: Для того, чтобы обеспечить простую и удобную настройку и управление работой устройства управления в комплект поставки включена легкая в использовании программа администрирования MoniTrace Supervisor для платформы Windows.
