Область применения | Взрывоопасные зоны (класс 1 или 2) |
Диапазон измеряемой темп. | –100...+500°C |
Степень защиты | IP66 |
Допустимая темп. для корпуса | –50...+55°C |

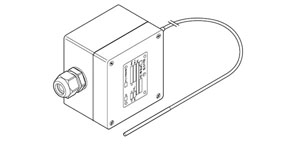

3-проводный датчик Pt 100 с соединительной коробкой из армированного стекловолокном поликарбоната (IP65) предназначен для использования во взрывоопасных зонах и комплектуется предварительно установленным кабельным сальником M20 EEx e.
Технические характеристики
Область применения | Взрывоопасные зоны (класс 1) |
Сертификация | Baseefa03ATEX0697X II 2 G/D T=85°C EEx e II T6 (Ta –50…+55°C) |
Датчик | |
Тип | Pt 100, 3-проводный, DIN IEC 751, Класс B |
Материал | Наконечник и удлинительный кабель: нерж. сталь (с минеральной изоляцией) |
Диапазон измеряемой температуры | –100...+500°C |
Максимально допустимая температура наконечника | +585°C |
Длина | 2 м |
Диаметр | Удлинительный кабель — 3 мм |
Минимальный радиус изгиба | 20 мм для удлинительного кабеля, ДАТЧИК ИЗГИБАТЬ НЕЛЬЗЯ! |
Корпус | |
Степень защиты | IP66 |
Материал | Армированный стекловолокном полиэфир (черный) |
Габариты | Ш х В х Г = 80 х 75 х 55 мм |
Кабельные сальники | M20, голубого цвета (EEx e) для кабелей диаметром 10–14 мм |
Рабочая температура | –50...+55°C |
Уплотнительная прокладка крышки | Соединение с фиксирующими выступами и пазами с силиконовым уплотнением |
Винты крышки | Нерж. сталь с резьбой М4 |
Способ монтажа | Монтируется на трубу с помощью опорного кронштейна JB-SB-26 или крепится к плоской поверхности с помощью монтажных отверстий (4 отверстия, расстояние между центрами 68 х 45 мм) |
Подсоединительные клеммы | 4 пружинные клеммы типа Cage Clamp; для кабелей сечением 0,5–2,5 мм2² |
