Греющий кабель с оболочкой из нерж. стали HSQ
Греющие кабели с минеральной изоляцией с оболочкой из нержавеющей стали могут работать при температурах оболочки до 600С. Промышленные системы электрообогрева на основе этих кабелей сочетают высокую стойкость к коррозии в агрессивных средах с высокой мощностью обогрева.
Греющие кабели HSQ обычно используются на битумных установках, газо- и нефтеперерабатывающих заводах, для обогрева реакторов, сосудов, натриевых петель и в ряде других случаев, когда важна устойчивость греющего кабеля к высоким температурам, его эффективность, надежность и долговечность.
Особенности кабелей с минеральной изоляцией
- стойкость к коррозии
- высокая мощность обогрева
- высокая стойкость к механическим воздействиям
- безопасность и огнестойкость

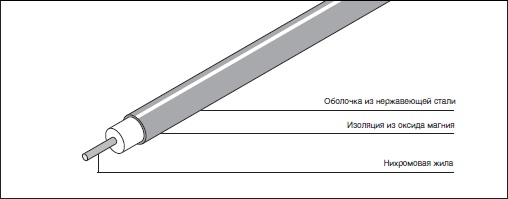

Структура нагревательного кабеля
Область применения
| Классификация зон | Взрывоопасные класс (1 или 2) нормальные |
Сертификация
- Baseefa 2501 Ltd. Ex II 2 G EExe II от T6 до T1 (фактический класс температуры определяется проектом)
- BAS02ATEX0046X (греющие элементы), BAS02ATEX0045U (кабель в бухте)
- Сертификаты Ростехнадзора России, Проматомнадзора Беларуси, Госгортехнадзора Украины, МЧС Казахстана
Технические характеристики
| Материал оболочки кабеля | Нержавеющая сталь 321 DIN 1.4541, сталь 18/8 с добавкой титана |
| Материал изоляции кабеля | MgO (оксид магния) |
| Материал проводника кабеля | Нихром |
| Напряжение питания | До 250/500 В переменного тока |
| Выдерживаемое напряжение | 2,0 кВ переменного тока (эффективное значение) |
| Сопротивление изоляции | 1000 мОм/1000 м (минимальное значение при заводских испытаниях) |
| Макс. допустимая температура | 600С |
| Ток утечки на землю | 3 мА/100 м (номинальный при 20С) |
| Минимальная температура монтажа | -60С |
| Минимальный радиус изгиба кабеля | 6 х внешний диаметр кабеля при -60С |
| Минимальное расстояние между нитками кабеля | 25 мм |
