Греющий кабель с медно-никелевой оболочкой HDF/HDC
Греющие кабели с минеральной изоляцией с медно-никелевой оболочкой могут работать при температурах оболочки до 400С. Греющие кабели HDF/HDC широко применяются в нефтегазовой и электроэнергетических отраслях, на химических и нефтехимических производствах и других областях промышленности.
Греющие кабели с медно-никелевой оболочкой с медным проводником (HDC) были разработаны для работы в коррозийных средах. Эти кабели имеют низкое электрическое сопротивление, что делает их пригодными для обогрева протяженных трубопроводов.
Особенности кабелей с минеральной изоляцией
- стойкость к коррозии
- высокая мощность обогрева
- высокая стойкость к механическим воздействиям
- безопасность и огнестойкость

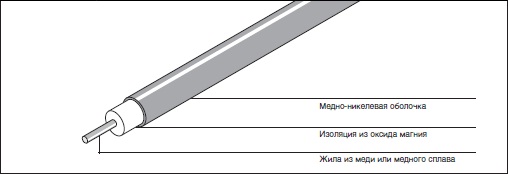

Структура нагревательного кабеля
Область применения
| Классификация зон | Взрывоопасные класс (1 или 2) нормальные |
Сертификация
- Baseefa 3001 Ltd. Ex II 2 G EExe II от T6 до T1 (фактический класс температуры определяется проектом) *T1 (400C)
- BAS02ATEX0046X (греющие элементы), BAS02ATEX0045U (кабель в бухте)
- Сертификаты Ростехнадзора России, Проматомнадзора Беларуси, Госгортехнадзора Украины, МЧС Казахстана.
Технические характеристики
| Материал оболочки кабеля | Медно-никелевый сплав 70/30 |
| Материал изоляции кабеля | MgO (оксид магния) |
| Материал проводника кабеля | Медь или медно-никелевый сплав |
| Напряжение питания | До 300/500 В переменного тока |
| Выдерживаемое напряжение | 2,0 кВ переменного тока (эффективное значение) |
| Сопротивление изоляции | 1000 мОм/1000 м (минимальное значение при заводских испытаниях) |
| Макс. допустимая температура | 400С |
| Ток утечки на землю | 3 мА/100 м (номинальный при 20С) |
| Минимальная температура монтажа | -60С |
| Минимальный радиус изгиба кабеля | 6 х внешний диаметр кабеля при -60С |
| Минимальное расстояние между нитками кабеля | 25 мм |
| Поправочный коэффициент сопротивления | Температурный коэффициент сопротивления для медного проводника a=0,00393 на 1С |
Максимальные рабочие температуры
| Поправочный коэффициент | |
| HDF1M1600 | 1,000 |
| HDF1M1000 | 0,948 |
| HDF1M630 | 0,880 |
| HDF1M400 | 0,822 |
| HDF1M250 | 0,756 |
| HDF1M160 | 0,688 |
| HDC1M63 | 1,000 |
| HDC1M40 | 0,948 |
| HDC1M25 | 0,880 |
| HDC1M17 | 0,727 |
| HDC1M11 | 0,688 |
| HDC1M7 | 0,644 |
| HDC1M4 | 0,590 |
- Определите тип используемого кабеля по проекту и рассчитайте его удельную мощность (мощность на 1 м длины) греющего кабеля/элемента (например, HDF1M250, 60 Вт/м)
- Воспользуйтесь таблицей поправочных коэффициентов, чтобы определить уточненное значение удельной мощности (60 Вт/м х 0,756 = 45,36 Вт/м)
- Используя уточненное значение удельной мощности, по графику определите температуру оболочки кабеля для заданной поддерживаемой температуры. Температура оболочки кабеля = 290 С для поддерживаемой температуры 100 С (см. график)
