Греющий кабель с постоянной мощностью обогрева параллельного типа FHT (до 260°С)
-
Греющий кабель 10FHT2-CT
Тип кабеля с постоянной мощностью обогрева Мощность 10 Макс. рабочая темп., °C см. таблицу Область применения обогрев трубопроводов Цена: звоните -
Греющий кабель 20FHT2-CT
Тип кабеля с постоянной мощностью обогрева Мощность 20 Макс. рабочая темп., °C см. таблицу Область применения обогрев трубопроводов Цена: звоните -
Греющий кабель 30FHT2-CT
Тип кабеля с постоянной мощностью обогрева Мощность 30 Макс. рабочая темп., °C см. таблицу Область применения обогрев трубопроводов Цена: звоните
Греющие кабели параллельного типа с постоянной вырабатываемой мощностью FHT предназначены для электрообогрева в промышленных условиях трубопроводов и оборудования. Они также могут использоваться для поддержания технологической температуры и защиты от замерзания в случаях, когда требуется высокая мощность обогрева и/или устойчивость кабеля к высоким температурам.
Кабели данной группы могут применяться для поддержания технологической температуры объектов до 150С и могут выдерживать пропарку и температуру до 260С в выключенном состоянии.
Греющие кабели FHT состоят из греющего элемента, изготовленного из сплава с высоким удельным сопротивлением, намотанного вокруг двух параллельных токоведущих жил. Расстояние сежду точками контакта токоведущих жил с греющим элементом определяет длину зоны обогрева. Параллельная конструкция позволяет нарезать кабель на отрезки требуемой длины и производить оконцевание кабеля непосредственно при монтаже. Круглая форма обеспечивает высокую гибкость при монтаже, так как позволяет сгибать кабель в любом направлении.

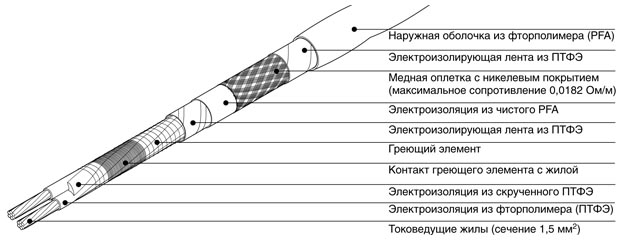

Структура нагревательного кабеля
| FHT/2/10-CT | FHT/2/20-CT | FHT/2/30-CT | |
| Размеры | в диаметре 7,5 мм | в диаметре 7,5 мм | в диаметре 7,5 мм |
| Сертификация | Греющие кабели FHT разрешены к применению во взрывоопасных зонах классов1 и 2 сертификатами KEMA и Проматомнадзором Беларуси. KEMA 01ATEX2085X Ex II 2 G EEx e II T6 to 230C (T2) (T - применимая температурная классификация в соответствии с сертификатом) |
||
| Технические характеристики | |||
| Номинальная мощность обогрева | 10 Вт/м | 20 Вт/м | 30 Вт/м |
| Напряжение питания | 220 В перем. тока | 220 В перем. тока | 220 В перем. тока |
| Область применения | Нормальные зоны Взрывоопасные, класс 1 и 2 |
Нормальные зоны Взрывоопасные, класс 1 и 2 |
Нормальные зоны Взрывоопасные, класс 1 и 2 |
| Максимальная длина цепи обогрева | 200 м | 150 м | 120 м |
| Максимальная допустимая темп. (в выключенном состоянии) | 260С | 260С | 260С |
| Максимальная рабочая температура | смотри таблицы для стабилизированного расчета | ||
| Минимальная температура монтажа | -65С | -65С | -65С |
| Минимальный радиус изгиба | 20 мм | 20 мм | 20 мм |
| Минимальное расстояние между нитками кабеля | 40 мм | 40 мм | 40 мм |
| Цвет | Белый | Красный | Зеленый |
| Длина холодного ввода/зоны обогрева | 1,5 м | 1,5 м | 1,5 м |
Схема соединений
