Система теплого пола T2Blue

Возможно ли сделать так, чтобы в доме всегда была идеальная температура, но тепло было там, где это необходимо?

Конечно! Теплый пол на основе греющего кабеля Raychem T2Blue подарит тепло и комфорт всей семье!

Равномерное распределение тепла в помещении

Традиционные системы отопления на основе радиаторов греют только в непосредственной близости и создают конвективный поток воздуха от пола к потолку. Система обогрева пола Raychem распределяет тепло равномерно по всему помещению, причем самое теплое место находится там, где человеку это более всего физиологически необходимо.

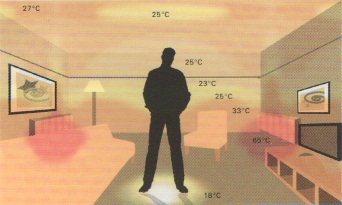

распределение тепла радиатором
Распределение тепла в комнате при использовании радиаторов. Значительный разброс температур в помещении (18 - 65 С).

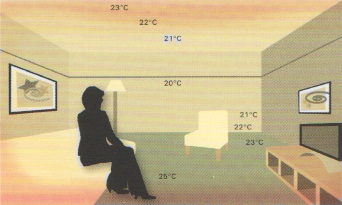

распределение тепла обогревом пола
Распределение тепла при использовании системы обогрева пола. Небольшой разброс температур (20 - 25 С) в помещении: теплей всего именно там, где нужно!

Сухой пол - это гигиеничность и чистота

Система обогрева пола облегчает жизнь аллергикам, снижая циркуляцию воздуха и перенос пыли в помещении. Кроме того, подогретый влажный пол высыхает гораздо быстрее, устраняя предпосылки для образования плесени и появления клещей.

Экономия электроэнергии

Благодаря применению термостата система обогрева будет автоматически включаться только тогда, когда это будет нужно - утром, после обеда или вечером - согласовывая, таким образом, время своей работы с распорядком дня хозяев.

T2BlueПредставляем систему электрообогрева Raychem T2Blue

T2Blue представляет собой изготовленную в заводских условиях нагревательную секцию. Такая система подходит как для комфортного, так и для полного обогрева помещений со сложной конфигурацией. T2Blue можно устанавливать в полы практически всех типов: в цементную стяжку, в самовыравнивающийся состав, на деревянные лаги.

T2Blue доступен в двух вариантах погонной мощности греющего кабеля: 10 Вт/м - для комфортного подогрева пола; 20 Вт/м - для помещений, нуждающихся в повышенной мощности обогрева, либо же использующих греющий кабель в качестве основного отопления.

Применение: подогрев пола в прихожих, коридорах, кухнях, ванных комнатах, подогрев грунта в теплицах, отопление зимних садов, помещений для животных.
Покрытие для пола: керамическая плитка, натуральный камень.



срез обогрева пола
  • Соединительная муфта и концевая заделка устанавливается в заводских условиях.
  • Идеально подходит для площадей неправильной формы.
  • Быстрый и простой монтаж.
  • Мощность обогрева определяется шагом укладки.
  • Укладка кабеля в штробы в бетоне позволяет избежать увеличения высоты конструкции пола.


3 ключевых этапа установки:

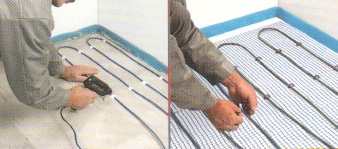

укладка греющего кабеля 1. Укладка греющего кабеля
Надежно зафиксируйте кабель на чистом и сухом основании (например, с помощью клеевого пистолета) во избежание смещения при установки стяжки. При укладке кабеля на металличсекую сетку используйте хомуты KBL-10.

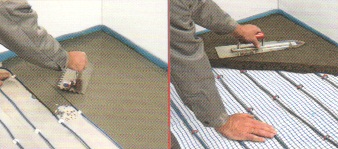

установка стяжки 2. Уставнока стяжки
Аккуратно, стараясь не повредить греющий кабель, сформируйте стяжку (либо залейте самовыравнивающуюся смесь). Перед началом следующего этапа следует дождаться полного набора прочности стяжки в соответствии с инструкцией производителя.

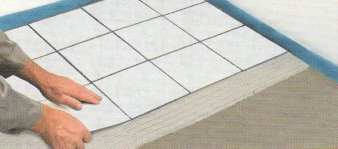

укладка напольного покрытия 3. Укладка напольного покрытия
Нанесите плиточный клей, равномерно распределите его по поверхности, уложите керамическую плитку (натуральный камень) и герметезируйте швы. Во влажных помещениях предварительно установите гидроизоляцию. Включение системы кабельного обогрева следует производить только после полного высыхания клея.

Расчет шага укладки кабеля T2Blue мощностью 10 Вт/м

T2Blue 10 Вт/м P*
Мощность
(Вт)
L*
Длина
(м)
A* Обогреваемая площадь (м2)
60 Вт/м2 70 Вт/м2 80 Вт/м2 100 Вт/м2 125 Вт/м2
R-BL-A-20M/T0/SD 200 20 3,3 2,9 2,5 2,0 1,6
R-BL-A-30M/T0/SD 305 30 5,1 4,4 3,8 3,0 2,4
R-BL-A-40M/T0/SD 400 40 6,7 5,7 5,0 4,0 3,2
R-BL-A-50M/T0/SD 505 50 8,4 7,2 6,3 5,0 4,0
R-BL-A-60M/T0/SD 605 60 10,1 8,6 7,6 6,0 4,8
R-BL-A-70M/T0/SD 700 70 11,7 10,0 8,7 7,0 5,6
R-BL-A-80M/T0/SD 805 80 13,4 11,5 10,0 8,0 6,4
R-BL-A-90M/T0/SD 890 90 14,8 12,7 11,0 9,0 7,1
R-BL-A-101M/T0/SD 1010 101 16,8 14,4 12,6 10,0 8,1
R-BL-A-121M/T0/SD 1215 121 20,2 17,4 15,2 12,0 9,7
R-BL-A-142M/T0/SD 1420 142 23,7 20,3 17,8 14,2 11,4
R-BL-A-160M/T0/SD 1600 160 26,7 22,9 20,0 16,0 12,8
R-BL-A-180M/T0/SD 1800 180 30,0 25,7 22,6 18,0 14,4
R-BL-A-200M/T0/SD 2000 200 33,3 28,6 25,0 20,0 16,0
Шаг укладки кабеля (мм) = X = (A / L) x 1000 160 140 120 100 80


Расчет шага укладки кабеля T2Blue мощностью 20 Вт/м

T2Blue 20 Вт/м P*
Мощность
(Вт)
L*
Длина
(м)
A* Обогреваемая площадь (м2)
80 Вт/м2 100 Вт/м2 125 Вт/м2 150 Вт/м2
R-BL-C-11M/T0/SD 205 11 2,6 2,0 1,6 1,4
R-BL-C-14M/T0/SD 285 14 3,6 2,9 2,3 1,9
R-BL-C-18M/T0/SD 355 18 4,4 3,6 2,8 2,4
R-BL-C-21M/T0/SD 435 21 5,4 4,4 3,5 2,9
R-BL-C-28M/T0/SD 575 28 7,2 5,8 4,6 3,8
R-BL-C-35M/T0/SD 720 35 9,0 7,2 5,8 4,8
R-BL-C-43M/T0/SD 845 43 10,6 8,5 6,8 5,6
R-BL-C-50M/T0/SD 980 50 12,3 9,8 7,8 6,5
R-BL-C-57M/T0/SD 1130 57 14,1 11,3 9,0 7,5
R-BL-C-63M/T0/SD 1270 63 15,9 12,7 10,2 8,5
R-BL-C-71M/T0/SD 1435 71 17,9 14,4 11,5 9,6
R-BL-C-86M/T0/SD 1710 86 21,4 17,1 13,7 11,4
R-BL-C-101M/T0/SD 2015 101 25,2 20,2 16,1 13,4
R-BL-C-115M/T0/SD 2300 115 28,8 23,0 18,4 15,3
Шаг укладки кабеля (мм) = X = (A / L) x 1000 250 200 160 135


Для повышения эффективности работы ситемы обогрева пола и снижения расходов на электроэнергию рекомендуем использовать термостаты Raychem моделей TE, TA, TC.
