Электронный контроллер TCONTROL-CONT-02

Цена: звоните руб.

Область примененияНормальные зоны (внутри помещений, монтируется на панель)
Класс защитыПередняя панель IP65, задняя часть IP20
Темп. окр. среды0...+55°C
Интервал уставки5°C (доступный диапазон –199,9...+999,9°C)

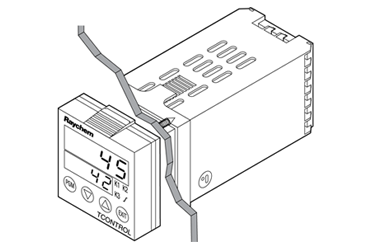

Электронное устройство управления TCONTROL CONT 02 обеспечивает точный контроль и управление отдельными цепями обогрева. Компактный монтируемый на панель корпус устройства управления оснащен двумя дисплеями (4 цифры, 7 сегментов) для отображения текущей (красный дисплей) и уставочной (зеленый дисплей) температур. При задании настроек на дисплеях отображаются комментарии и визуальная помощь для облегчения процесса настройки.

Вся настройка устройства управления осуществляется с помощью расположенных на передней панели 4 сенсорных клавиш. По умолчанию устройство управления находится в режиме управления включения/выключения, применимого для большинства случаев. Другие режимы регулирования, такие как пропорциональное регулирование (P) и PID cмогут быть выбраны путем простого изменения кода конфигурации. По умолчанию устройство управления сконфигурировано для работы с трехпроводным датчиком температуры Pt100 и двумя реле, одно из которых используется как реле управления, а другое — как реле сигнализации.

Устройство управления непрерывно диагностирует цепь датчика температуры на разрыв или короткое замыкание и, в случае неполадки, переключает реле управления в зависимости от установленных пользователем настроек в нормально закрытое (НЗ) или нормально открытое (НО) состояние (тем самым включая или выключая цепь обогрева).

tcontrol-cont-02

Технические характеристики

Общие данные
Область применения Нормальные зоны (внутри помещений, монтируется на панель)
Напряжение питания от 110 до 240 В перем. тока, +10%/–15%, 50/60 Гц
Энергопотребление 6 ВА
Подсоединительные клеммы Клеммы с винтовым креплением (1,5 мм2)
Память Энергонезависимая; при прекращении подачи питания данные не теряются
Управление/отображение 2 дисплея, отображающих текущую (красный) и уставочную (зеленый) температуры;
4 клавиши для установки параметров
Индикатор для отображения состояния устройства управления
Корпус
Степень защиты Передняя панель IP65, задняя часть IP20
Допустимая температура окр. среды
при эксплуатации 0...+55°C
при хранении –40...+70°C
Относительная влажность Макс. 75% без конденсации
Материал АБС

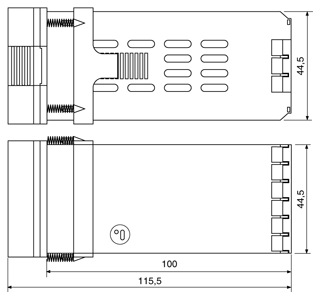

Номинальные размеры

габариты основной части tcontrol-cont-02габариты дисплея tcontrol-cont-02общие габариты tcontrol-cont-02

Управление
Датчики температуры Pt 100, Pt 1000, 0/4...20 мA, 0/2...10 В
Обычные термопары
Реле управления и сигнализации Механические, однополюсные перекидные, номинальная сила тока 3 A при 250 В перем. тока, срок службы > 5·105 циклов. По умолчанию реле сконфигурированы как реле управления (K1), сигнализация низкой температуры (K2) и сигнализация высокой температуры (K3)
Сигнализация Верхний порог, нижний порог, диапазон, отказ/короткое замыкание цепи датчика
Параметры и их значения по умолчанию
Параметр Значение по умолчанию (заводское)
Режимы регулирования Вкл./выкл. (возможен выбор режима PID с автоподстройкой)
Уставка температуры 5°C (доступный диапазон –199,9...+999,9°C)
Гистерезис 2°C (доступный диапазон 0...+999,9°C)
Диапазон температур сигнализации ±3°C (доступный диапазон –199,9...+999,9°C)
Датчик температуры Pt 100, трехпроводный (список доступных значений см. выше)
Формат отображения XXXX (доступные варианты: XXX.X, XX.XX)
Соответствие электромагнитным стандартам (EMC) EN 50 082 2 (жесткий стандарт для промышленных зон) и EN 50 081 1 (мягкий стандарт для промышленных зон)
Монтаж Монтируется на панель

Таблица выбора комплектующих

Выберите комплектующие, соответствующие требованиям. Более подробная информация о комплектующих содержится в последнем разделе настоящего справочника.

Датчики температуры Нормальные зоны Взрывоопасные зоны
Pt 100, 3 проводный*
  • MONI PT100 NH
  • JB SB 26
  • MONI PT100 EXE**
  • JB SB 26
Pt 100 с преобразователем
(на 4...20 мA (EEx i)***
  • TCONTROL CONT 02
  • MONI RMC PS24
  • MONI PT100 4/20MA
  • JB SB 26
  • TCONTROL CONT 02****
  • TCONTROL ISOL 01****
  • MONI RMC PS24****
  • MONI PT100 4/20MA
  • JB SB 26

* Кабель датчика может быть удлинен 3 проводным (+PE) кабелем с макс. сопротивлением 20 Ом на жилу (~150 м при использовании кабеля с сечением жил 1,5 мм2). В случае, если кабель датчика проложен вместе с другими кабелями или вблизи высоковольтных кабелей, следует использовать экранированный удлинительный кабель, а оплетку кабеля со стороны устройства управления следует заземлить.

** Датчик температуры MONI PT100 EXE может быть подсоединен к TCONTROL CONT 02 напрямую. Нет необходимости в использовании устройств ограничения тока, таких как барьеры Зенера или изоляторы.

*** Схема подключения TCONTROL ISOL 01 приведена в разделе Комплектующие настоящего руководства.

**** Устанавливаются в нормальных зонах.

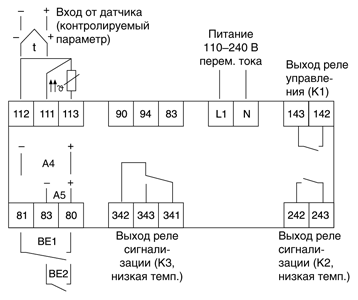

Схема подключения

схема подключения tcontrol-cont-02

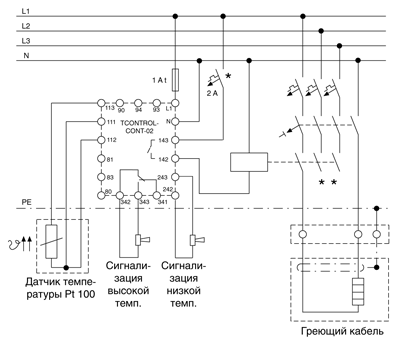

Схема соединения

схема соединения tcontrol-cont-02

Информация для заказа

  Обозначение изделия Номер по каталогу Вес
Устройство управления TCONTROL CONT 02 330714 000 0,4 кг
Искробезопасный барьер TCONTROL ISOL 01 670021 000 0,1 кг
Блок питания на 24 В пост. тока MONI RMC PS24 972049 000 0,7 кг
Датчики температуры
Pt 100, для нормальных зон MONI PT100 NH 140910 000 0,2 кг
Pt 100, для взрывоопасных зон (EEx e) MONI PT100 EXE 967094 000 0,6 кг
Pt 100 с трансмиттером на 4 20 мA,
для взрывоопасных зон (EEx i)
MONI PT100 4/20MA 704058 000 0,6 кг
Pt 100, для взрывоопасных зон без корпуса MONI PT100 EXE SENSOR 529022 000 0,2 кг
Опорный кронштейн для датчика JB SB 26 338265 000 0,2 кг
