Ограничитель температуры HTC-915-LIM

Цена: звоните руб.

Область примененияНормальные зоны (в помещениях)
Класс защитыКорпус: IP40, Клеммы: IP20
Темп. окр. среды–40…+50°C
Интервал уставки20…450°C с шагом 1K

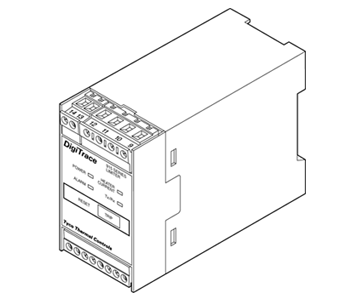

DigiTrace HTC 915 LIM — компактный микропроцессорный ограничитель температуры, обеспечивающий защиту от перегрева. HTC 915 LIM имеет 2 реле: нормально закрытое реле управления (размыкается при превышении температуры над уставочной) и реле сигнализации. Ограничитель HTC 915 LIM выпускается в двух модификациях. Первая предназначена для совместной работы с контроллером HTC 915 CONT (системой управления Heat Trace). Уставочная температура этого устройства программируется с лицевой панели контроллера HTC 915 CONT и может быть задана в диапазоне от 50 до 450°C с шагом 1K. Вторая версия HTC 915 LIM имеет предварительно запрограммированную температуру срабатывания для классов температуры T1, T2, T3, T4 и T5 (см. таблицу внизу следующей страницы).

Эксплуатация

The DigiTrace HTC 915 LIM измеряет температуру с помощью 3 проводного датчика температуры Pt 100, подключаемого напрямую к ограничителю. Чтобы измерялась наибольшая температура, колба датчика Pt 100 должна быть смонтирована в соответствующем месте. При использовании датчика температуры для взрывоопасных зон (такого как MONI PT100 EXE) контроллер может измерять температуру во взрывоопасных зонах. Ограничитель также автоматически отслеживает обрыв, короткое замыкание или недопустимое сопротивление в цепи датчика температуры. В случае сбоя в цепи Pt 100 реле управления размыкается и включается аварийная сигнализация. Когда при нормальной работе температура повышается выше уставочной, реле управления размыкается. После срабатывания реле остается открытым, даже если температура вновь падает ниже уставочной. Сброс ограничителя производится вручную с лицевой панели HTC 915 LIM (необходимо нажать и удерживать в течение 2 с кнопку сброса) или с помощью реле сигнализации контроллера HTC 915 CONT (при использовании ограничителя совместно с контроллером). Сброс можно также произвести с помощью входа для удаленного управления на контроллере HTC 915 CONT или с помощью программы DigiTrace Supervisor.

Контроль

При использовании ограничителя совместно с контроллером DigiTrace HTC 915 CONT, вы получаете полнофункциональную систему контроля и управления, измеряющую широкий диапазон параметров, включая температуру, напряжение, мощность обогрева, число включений контактора, время наработки, сопротивление нагрузки, ток нагрузки и ток утечки на землю. Для проверки целостности системы контроллер может быть запрограммирован на периодическую проверку греющих кабелей, сигнализируя техперсоналу при обнаружении проблем в системе электрообогрева. Дополнительные выходы сигнализации есть на контроллере (более подробная информация приведена в описании контроллера).

Допуск временного перегрева

Ограничитель DigiTrace HTC 915 LIM может быть настроен таким образом, чтобы превышение температуры над уставочной не вызывало его срабатывания. В этом случае устройство измеряет ток нагрузки и допустит временный перегрев только в том случае, когда ток нагрузки нулевой. Допуск временного перегрева следует использовать только в особых случаях, таких как обогрев системы внешним источником тепла или при пропарке трубопроводов/оборудования.

Монтаж

DigiTrace HTC 915 LIM может использоваться как отдельный модуль с фиксированной заранее запрограммированной температурой срабатывания, а также вместе с котроллером DigiTrace HTC 915 CONT. Пластиковый корпус, монтируемый на DIN рейку, предназначен для использования только в нормальных зонах. Пользовательский интерфейс HTC 915 CONT включает все функции, необходимые для облегчения настройки и интеграции ограничителя.

ограничитель температуры htc-915-lim

Общие данные
Тип Электронный, с управлением по температуре обогреваемой поверхности
Область применения Нормальные зоны (в помещениях)
Сертификация Маркирован CE
Технические характеристики
Уставка 20…450°C с шагом 1K
Точность переключения 1K
Электрические характеристики
Подсоединительные клеммы Клеммы с винтовым креплением для однопроводных или многопроводных жил сечением 0,5–2,5 мм2 (24–12 Awg)
Питание 12–24 В пост. тока, 100–50 мA. макс. (может быть напрямую запитан от контроллера DigiTrace HTC 915 CONT)
Реле управления Реле с нормально закрытыми контактами, рассчитанное на 250В/3A 50/60Гц
Реле сигнализации Реле с нормально закрытыми контактами (размыкаются при срабатывании сигнализации), рассчитанное на 250 В/3 A 50/60 Гц
Датчик температуры
Тип Трехпроводный платиновый термометр сопротивления с сопротивлением 100 Ом, α = 0,00385 Ом/°C
Количество подключаемых датчиков 1 датчик температуры
Диагностика датчика Кабель датчика может быть удлинен с помощью трехжильного экранированного кабеля с полным сопротивлением не выше 20 Ом на жилу. Отслеживается разрыв, короткое замыкание цепи датчика температуры, а также выход сопротивления датчика за допустимые пределы. При отказе датчика температуры реле управления ограничителя размыкается.
Подключение (к контроллеру DigiTrace 915)
Топология сети Точка точка (ограничитель >< контроллер)
Кабель 4 проводный кабель, сечение жил 0,5 мм2 (24Awg) или больше
Длина Макс. 3 м
Программирование и настройка
Программирование C помощью клавиатуры на DigiTrace HTC 915 CONT или с помощью программного обеспечения для удаленного управления
Единицы измерения °C или °F, в зависимости от единиц измерения, используемых программирующим устройством
Условия срабатывания Превышение температуры над заданной, отказ датчика температуры, отказ трансформатора тока, потеря запрограммированных данных, сброс ограничителя
Индикация
Индикаторы Питание, наличие тока в цепи обогрева, срабатывание ограничителя, прием/передача данных, срабатывание сигнализации
Ток нагрузки Наличие тока в цепи обогрева, мин. 0,2 А (с помощью внешнего трансформатора тока, не входящего в стандартный комплект)
Корпус
Рабочий диапазон температур –40…+50°C окружающей среды
Допустимый диапазон температур –40…+85°C окружающей среды при хранении
Относительная влажность От 0% до 90% без конденсации
Степень защиты Корпус: IP40, Клеммы: IP20
Материал ASA PC, цвет: зеленый
Способ монтажа Монтируется на DIN рейку (35 мм)



(*) T1 T2 T3 T4 T5
Модель HTC 915 LIM T1 HTC 915 LIM T2 HTC 915 LIM T3 HTC 915 LIM T4 HTC 915 LIM T5
Лимит температуры 450°C 300°C 200°C 135°C 100°C

При использовании вместе с контроллером HTC 915 CONT предварительно запрограммированные температуры срабатывания могут быть изменены.

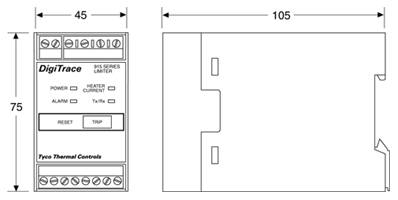

Размеры

габариты ограничителя температуры htc-915-lim

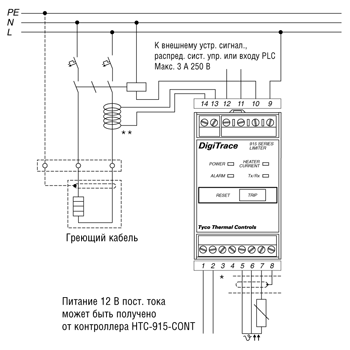

Схема подключения

схема подключения ограничителя температуры htc-915-lim

Назначение клемм ограничителя

  1. Цифровой общий (от HTC 13)
  2. +12 В пост. тока вход. (от HTC 14)
  3. RX данные (от HTC 15 )
  4. TX данные (к HTC 16)
  5. Датчик температуры 1 source
  6. Датчик температуры 1 sense
  7. Датчик температуры 1 common
  8. Оплетка
  9. Выход реле управления
  10. Выход реле управления
  11. Выход реле сигнализации
  12. Выход реле сигнализации
  13. Вход тока нагрузки (от внешнего трансформатора)
  14. Вход тока нагрузки (от внешнего трансформатора)

* Подключение для совместной работы с HTC 915 CONT. Контроллер на схеме не показан. Более подробная информация представлена в инструкции по монтажу.

** Датчик является дополнительным компонентом и не входит в комплект поставки.



Информация для заказа Обозначение изделия Номер по каталогу Вес
Система управления обогревом HTC 915
Контроллер HTC 915 CONT 8550 000002 400 г
Ограничитель HTC 915 LIM 8550 000001 200 г
Ограничители с различными предварительно запрограммированными температурами срабатывания
Базовый модуль HTC 915 LIM 8550 000001
Срабатывание при 450°C (+0/–10°K) HTC 915 LIM/T1 8550 000008
Срабатывание при 350°C (+0/–10°K) HTC 915 LIM/T2 8550 000009
Срабатывание при 200°C (+0/–5°K) HTC 915 LIM/T3 8550 000010
Срабатывание при 135°C (+0/–5°K) HTC 915 LIM/T4 8550 000011
Срабатывание при 100°C (+0/–5°K) HTC 915 LIM/T5 8550 000012
Датчики тока
Трансформатор тока нагрузки HTC 915/CT 1244 000276
Датчики температуры (Pt 100)
Датчик температуры Pt 100 для взрывоопасных зон (класс 1) MONI PT100 EXE 967094 000 0,6 кг
