Модуль дистанционного контроля MONI-RMM2-E

Цена: звоните

Область примененияНормальные или взрывоопасные зоны (класс 2) MONI-RMM2-EX-E нормальные или взрывоопасные зоны (класс 2) MONI-RMM2-E монтируется на панель, только нормальные зоны
Класс защитыIP66
Темп. окр. среды–20…+60°C

Модули дистанционного контроля электрообогрева MoniTrace RMM2 обеспечивают мониторинг температуры для устройства управления электрообогревом MoniTrace 200N. Каждый модуль RMM2 может принимать сигналы от 8 датчиков температуры Pt 100, измеряющих температуры окружающей среды или трубопроводов в системе электрообогрева. Модули RMM2 связаны с устройством управления MoniTrace 200N для обеспечения централизованного контроля за температурой. Один кабель RS 485 типа «витая пара» соединяет до 16 RMM, что дает возможность устройству управления MoniTrace 200N контролировать до 128 внешних датчиков температуры.

Контроль и управление

Устройство управления MoniTrace 200N может управлять до 130 цепями обогрева, основываясь на температуре окружающей среды или трубопроводов. Модули MoniTrace RMM2 могут использоваться для сбора данных о температуре как окружающей среды, так и трубопроводов, и размещаются вблизи точек измерения температуры, в том числе и во взрывоопасных зонах (класс 2). Данные с нескольких датчиков температуры передаются в головное устройство при помощи одного кабеля, что значительно снижает затраты на монтаж системы температурного контроля.

Сигнализация

Для датчика температуры, подключенного к модулю MoniTrace RMM2 могут быть заданы высшая и низшая температуры срабатывания сигнализации. Настройки срабатывания сигнализации задаются, а условия срабатывания сигнализации отображаются на панели устройства управления MoniTrace 200N. Срабатывание сигнализации также вызывается отказом датчиков температуры и ошибками связи. Срабатывание сигнализации может отслеживаться дистанционно с помощью реле сигнализации устройства управления MoniTrace 200N или через интерфейс RS 485 главным компьютером, поддерживающим протокол Modbus.

Комплектация оборудования

Модуль MoniTrace RMM2 — электронный прибор, монтируемый на рейку DIN 35. Комплект поставки для нормальных и взрывоопасных зон (класс 2) включает модуль RMM2, смонтированный в жестком полиэфирном корпусе с соответствующими разъемами (клеммами) и кабельными сальниками. При необходимости других комплектующих для монтажа, свяжитесь с местным представительством Tyco Thermal Controls.

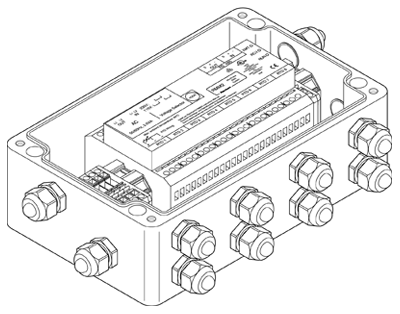

MONI RMM2 EX E

moni-rmm2-ex-e

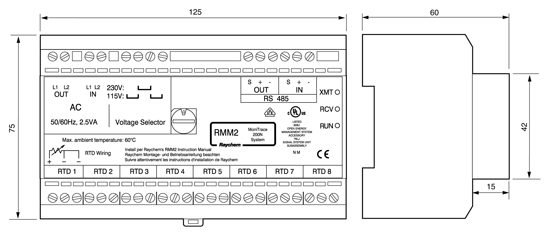

Размеры

габариты moni-rmm2-ex-e

Общие данные
Область применения Нормальные или взрывоопасные зоны (класс 2)
MONI RMM2 EX E нормальные или взрывоопасные зоны (класс 2)
MONI RMM2 E монтируется на панель, только нормальные зоны
Сертификация Baseefa03ATEX0739X
II 3 G/D EEx n R T6 IP66 T=70°C EN 50 021
CE Нормальные зоны:
Допустимая температура окр. среды:
при эксплуатации
при хранении

–40…+60°C
–51…+60°C
Относительная влажность До 95%, без конденсации влаги
Номинальное напряжение питания 115/230 В переменного тока (переключаемо), +10%, 50/60 Гц
Внутренняя потребляемая мощность 3 ВА
Корпус для взрывоопасных зон MONI RMM2 EX E
Степень защиты IP66
Взрывозащищенность II 3 G/D EEx n R T6 IP66 T=70°C в соотв. EN 50 021
Корпус и крышка Материал: полиэфир, армированный стекловолокном; уплотнение крышки: силикон
Цвет Черный
Допустимая температура окр. среды –20…+60°C
Крепление крышки 4 невыпадающих винта M6 с круглой цилиндрической головкой, нерж. сталь
Кабельные вводы 12 x M20 для кабелей диаметром от 6 до 12 мм
Кабельные сальники (EEx e) 12 x M20 со встроенными заглушками
Способ монтажа Крепится с помощью четырех отверстий с расстоянием между центрами 240 x 110 мм; диаметр отверстий: 5 мм
Датчики температуры
Тип Трехпроводный термометр сопротивления Pt 100, температурный коэффициент в соответствии с IEC 751 1983
Количество До 8 датчиков Pt 100 на модуль RMM2
Кабель датчика может быть удлинен 3 проводным (+PE) кабелем с макс. сопротивлением 20 Ом на жилу (~150 м при использовании кабеля с сечением жил 1,5 мм2). В случае, если кабель датчика проложен вместе с другими кабелями или вблизи высоковольтных кабелей, следует использовать экранированный удлинительный кабель, а оплетку кабеля со стороны устройства управления необходимо заземлить.
Область применения Используйте температурные датчики с соответствующей сертификацией

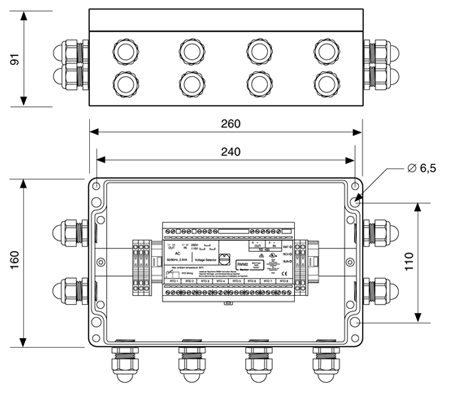

габариты в коробке moni-rmm2-ex-e

Подключение к устройству управления MoniTrace 200N
Тип RS 485
Кабель Экранированный кабель типа «витая пара»
Длина До 1200 м
Количество До 16 RMM2, подключаемых к одному устройству управления MoniTrace 200N
Адрес Выставляемый на RMM2
Клеммы для подключения кабелей
Подвод питания 4 клеммы 0,2–4 мм2
Заземление 10 клемм до 4 мм2 на задней стороне устройства RMM2
Подключение датчиков 8 х 3 клеммы 0,2–2,5 мм2
Подключение по RS 485 2 х 3 клеммы 0,2–2,5 мм2
Соответствие электромагнитным стандартам
Помехоустойчивость EN 50 082 2 (жесткий стандарт для промышленных зон)
Излучение EN 50 081 1 (мягкий стандарт для промышленных зон)
Программирование и настройка (на устройстве управления MoniTrace 200N)
Язык Английский, французский, немецкий
Параметры Сигнализация высокой и низкой температуры трубы/окружающей среды, назначение цепи обогрева
Условия срабатывания сигнализации Высокая/низкая температура трубы или воздуха
Выход из строя датчика температуры
Сбой связи
Информация для заказа Обозначение изделия Номер по каталогу Вес
MoniTrace RMM2
Без защитного корпуса MONI RMM2 E 307988 000 1,2 кг
С защитным корпусом
для взрывоопасных зон
MONI RMM2 EX E 676040 000 3,2 кг
Датчики температуры трубы (Pt 100)
Датчик температуры Pt 100
для взрывоопасных зон (класс 1)
MONI PT100 EXE 967094 000 0,6 кг
Датчик температуры Pt 100
для нормальных зон
MONI PT100 NH 140910 000 0,2 кг
