Модуль дистанционного управления MONI-RMC

Цена: звоните руб.

Область примененияНормальные зоны
Класс защитыIP2X согласно IEC 529
Темп. окр. среды0…+55°C

Модули дистанционного управления MoniTrace RMC обеспечивают управление релейными выходами для включения/выключения цепей обогрева, управляемых устройством управления MoniTrace 200N. Модули RMC представляют собой систему электронных модулей и могут быть настроены для работы с релейными выходами числом от 2 до 32. Одно устройство управления MoniTrace 200N может быть связано с модулями RMC (до 10) одним кабелем RS 485 типа «витая пара», осуществляя таким образом управление до 130 цепями обогрева. Модули RMC, как правило, размещаются в распределительных панелях системы электрообогрева.

Контроль и управление

Устройство управления MoniTrace 200N может управлять цепями обогрева, основываясь на данных по температуре окружающей среды или трубопроводов, собираемых модулями MoniTrace RMM, связанных общей сетью RS 485. Основываясь на данных о температуре, полученных от RMM, устройство управления MoniTrace 200N E определяет, какую из цепей обогрева следует включить или отключить и посылает эту информацию в модули RMC, которые управляют контакторами цепей обогрева. Так как модули RMM расположены в непосредственной близости от датчиков температуры, а модули RMC — от контакторов в распределительных панелях, сложность системы и затраты на электропроводку существенно снижаются.

Входы сигнализации

Каждый модуль RMC содержит 2 цифровых входа для контроля состояния электрической защиты и силовых контакторов. Например, один из входов может использоваться для общей сигнализации срабатывания защиты в случае короткого замыкания на землю или перегрузки по току в любой из цепей обогрева, обеспечивая отображение информации о неполадках на панели устройства управления MoniTrace 200N. Информация о неполадках может быть передана с помощью реле сигнализации устройства управления MoniTrace 200N E или через интерфейс RS 232/RS 485 на главный компьютер по протоколу Modbus. При необходимости можно добавить до 16 2 канальных модулей входа сигнализации MONI RMC 2DI.

Конфигурация

MoniTrace RMC представляет собой систему электронных модулей, монтируемых на рейку DIN 35. Модули RMC должны монтироваться в распределительных панелях или корпусах, соответствующих классификации зон и окружающей среде в местах их использования. Для каждого модуля RMC рекомендуется заказать одно устройство MONI RMC BASE, включающее сетевой процессор, цифровые входы и концевую заглушку; один блок питания MONI RMC PS24 на 24 В пост. тока и необходимое количество (до 16) 2 канальных модулей релейных выходов MONI RMC 2DI.

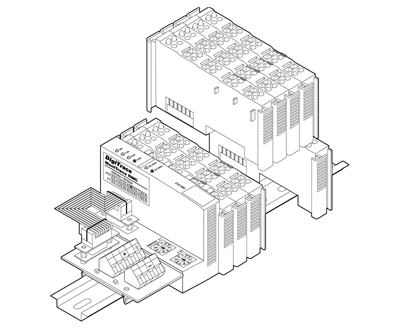

Модуль MONI RMC BASE с четырьмя извлеченными модулями MONI RMC 2RO

модуль moni-rmc-base

Модуль MONI RMC 2RO

термостат MONI-RMC-2RO

Модуль MONI RMC 2DI

термостат MONI-RMC-2DI

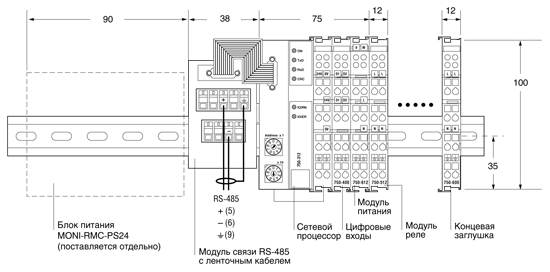

Размеры

размеры moni-rmc

Общая ширина = 125 мм + 12 мм каждый модуль реле (+ 90 мм для блока питания)



Общие данные
Область применения Нормальные зоны
Допустимая температура окр. среды:
при эксплуатации
при хранении
0…+55°C
–40…+70°C
Относительная влажность До 95%, без конденсации влаги
Степень защиты IP2X согласно IEC 529
Номинальное напряжение питания 24 В постоянного тока
Номинальный потребляемый ток < 2 А
Релейные выходы
Количество (на каждом RMC) От 1 до 16 двухканальных модулей (от 2 до 32 релейных выходов)
Количество релейных выходов (всего 128 (через RMC)
Тип Механические, нормально открытые, неплавающие (заземленные)
Максимальное напряжение питания 250 В переменного тока, 30 В постоянного тока
Максимальная сила тока 2 A переменного/постоянного тока
Максимальная мощность 60 Вт/500 ВA (резистивная)
Изоляция 4 кВ
Срок службы 1 x 106 переключений при токе 0,35 A; 0,2 x 106 при токе 2 A
Подсоединительные клеммы Тип Сage Clamp, пружинные; 0,08–2,5 мм2
Блок питания
Напряжение 230 В переменного/постоянного тока
Сила тока 10 A
Подсоединительные клеммы Тип Сage Clamp, пружинные; 0,08–2,5 мм2
Цифровые входы
Количество (на каждом RMC) 1 модуль (2 входа) — возможно наращивание до 16 двухканальных модулей
Тип Полупроводниковый, питание 24 В постоянного тока
Сила тока 5 мА
Изоляция 500 В
Подсоединительные клеммы Тип Сage Clamp, пружинные; 0,08–2,5 мм2

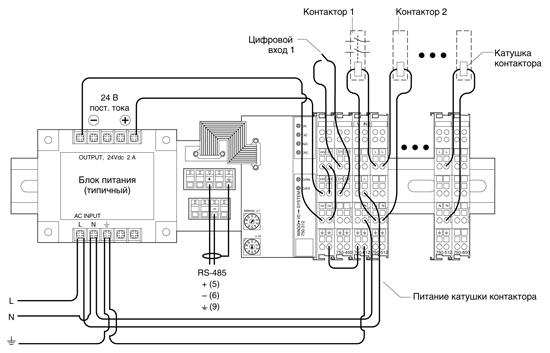

подключение moni-rmc



Подключение к устройству управления MoniTrace 200N-E
Тип RS 485
Подсоединительные клеммы Тип Сage Clamp, пружинные; 0,08–2,5 мм2
Кабель 1 экранированный кабель типа «витая пара»
Длина До 1200 м
Количество До 10 модулей RMС, подключаемых к одному устройству управления MoniTrace 200N
Адрес Выставляемый на модуле RMC, 10 адресов, 50–59
Монтаж
Способ монтажа Крепится к рейке DIN 35
Соответствие электромагнитным стандартам
Помехоустойчивость EN 50 082 2 (жесткий стандарт для промышленных зон)
Излучение EN 50 081 1 (мягкий стандарт для промышленных зон)



Информация для заказа Обозначение изделия Номер по каталогу Вес
Модуль дистанционного управления MoniTrace RMC
Базовый модуль* MONI RMC BASE 309735 000 0,5 кг
Двухканальный модуль реле** MONI RMC 2RO 920455 000 55 г
Двухканальный модуль цифровых входов*** MONI RMC 2DI 062367 000 50 г
Блок питания на 24 В пост. тока MONI RMC PS24 972049 000 0,7 кг

* Необходимо приобрести один базовый модуль для каждого монтируемого модуля MoniTrace RMC, включающий сетевой процессор, два цифровых входа, концевую заглушку и модуль связи RS 485 с ленточным кабелем.

** Рекомендуется приобрести один модуль для каждой пары необходимых релейных выходов, то есть минимум 1 модуль (2 релейных выхода), максимум — 16 модулей (32 релейных выхода) для каждого базового модуля MoniTrace RMC.

*** Рекомендуется приобрести один модуль для каждой пары необходимых цифровых входов, то есть минимум 1 модуль (2 цифровых входа), максимум — 16 модулей (32 цифровых входа) для каждого базового модуля MoniTrace RMC. Для каждой пары цифровых входов необходим дополнительный модуль. Один модуль MONI RMC 2DI входит в комплект поставки RMC BASE.
