Саморегулируемый кабель XTV (до 120°С)

Саморегулируемый кабель 4XTV2-CT-T3 Саморегулируемый кабель 4XTV2-CT-T3
Тип кабелясаморегулируемый
Мощность12
Макс. рабочая темп., °C120
Область примененияобогрев трубопроводов
Ценазвоните
Саморегулируемый кабель 8XTV2-CT-T3 Саморегулируемый кабель 8XTV2-CT-T3
Тип кабелясаморегулируемый
Мощность25
Макс. рабочая темп., °C120
Область примененияобогрев трубопроводов
Ценазвоните
Саморегулируемый кабель 12XTV2-CT-T3 Саморегулируемый кабель 12XTV2-CT-T3
Тип кабелясаморегулируемый
Мощность38
Макс. рабочая темп., °C120
Область примененияобогрев трубопроводов
Ценазвоните
Саморегулируемый кабель 15XTV2-CT-T3 Саморегулируемый кабель 15XTV2-CT-T3
Тип кабелясаморегулируемый
Мощность47
Макс. рабочая темп., °C120
Область примененияобогрев трубопроводов
Ценазвоните
Саморегулируемый кабель 20XTV2-CT-T3 Саморегулируемый кабель 20XTV2-CT-T3
Тип кабелясаморегулируемый
Мощность63
Макс. рабочая темп., °C120
Область примененияобогрев трубопроводов
Ценазвоните

Греющий кабель данного типа может применяться на промышленных объектах, подвергаемых пропарке. Саморегулируемый кабель XTV используется для поддержания технологической температуры трубопровдов и емкостей. Нагревательные кабели этого типа также могут использоваться для защиты от замерзания трубопроводов большого диаметра, а также в системах со средней температурой воздействия на греющий кабель.

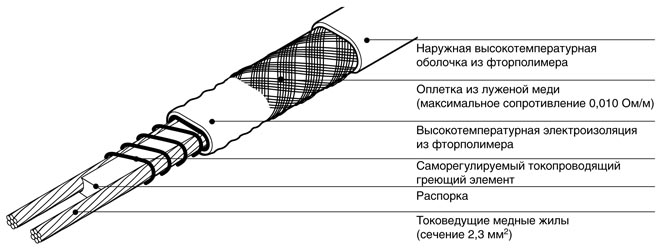

Структура нагревательного кабеля:

структура кабеля xtv

Область применения

Классификация зон Взрывоопасные, класс 1, класс 2 (газ), класс 21, класс 22 (пыль)
Нормальные
Тип обогреваемой поверхности Углеродистая сталь
Окрашенный или неокрашенный металл
Нержавеющая сталь
Химическая стойкость Органические и коррозийные среды
По вопросам применения в агрессивных органических и коррозийных средах обратитесь за консультацией к нашим специалистам

Напряжение питания

230 В переменного тока (для получения информации о работе с другими напряжениями свяжитесь с нашими специалистами)

Сертификация

Саморегулируемые греющие кабели XTV разрешены к применению во взрывоопасных зонах сертификатами PTB, Baseefa 2001 Ltd, Ростехнадзором России, Проматомнадзор Беларуси, МЧС Казахстана, Госгортехнадзаром Украины.

Саморегулируемые греющие кабели XTV разрешены к применению на кораблях и передвижных морских платформах сертификатом DNV (сертификат № E 6967), а также соответствуют стандартам VDE.

Технические характеристики

Максимальная рабочая 120 C (непрерывная работа)
Максимально допустимая 215 C (насыщенный пар 20 атм) температура (периодическая работа)
Максимальное суммарное время работы не более 1000 ч
Класс температуры T2: 20XTV2 CT T2
T3: 4XTV2 CT T3, 8XTV2 CT T3, 12XTV2 CT T3, 15XTV2 CT T3
согласно европейскому стандарту EN 50 014
Минимальная температура монтажа -60C
Минимальный радиус изгиба

при  20 C: 13 мм
при -60 С: 51 мм

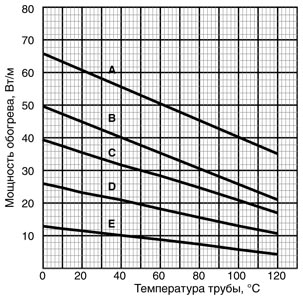

Оценка мощности обогрева

Номинальная мощность обогрева при напряжении 230В
на теплоизолированных стальных трубах

A 20XTV2 CT T2
B 15XTV2 CT T3
C 12XTV2 CT T3
D 8XTV2 CT T3
E 4XTV2 CT T3
диаграмма мощности XTV
