Греющий кабель с медной оболочкой HCH/HCC

Греющие кабели с минеральной изоляцией с медной оболочкой могут использоваться во многих промышленных и сторительных системах электрообогрева. Они применимы для обогрева протяженных трубопроводов при температурах, не превышающих 200С, а также широко используются для подогрева полов, дорог и пандусов и поставляются с защитной оболочкой из полиэтилена высокой плотности (ПЭВП) для дополнительной защиты от коррозии при температурах ниже 80С. Греющие кабели HCH/HCC , снабженные защитной оболочкой из фторэтилен пропилена (ФЭП), могут применяться при температурах до 200С.

Особенности кабелей с минеральной изоляцией:

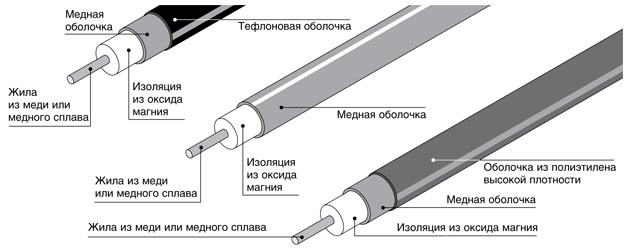

Структура нагревательного кабеля:

структура кабелей HCH/HCC

Технические характеристики

Материал оболочки кабеля Медь
Материал изоляции кабеля Оксид магния (MgO)
Материал жилы кабеля Мель или медноникелевый сплав
Напряжение питания До 300/500В переменного тока
Выдерживаемое напряжение 2,0 кВ переменного тока (эффективное значение)
Сопротивление изоляции 1000 МОм/1000 м (минимальное значение при заводских испытаниях)
Макс. допустимая температура 200С**
Ток утечки в землю 3 мА/100 м (номинальный при 20С)
Минимальная температура монтажа -60С
Минимальный радиус изгиба кабеля 6 х внешний диаметр кабеля при -60С
Сертификация Система: Baseefa02ATEX0046X Ex II 2G EEx e II T6 до T3 CE1180
Кабель в бухтах: Baseefa02ATEX0045U Ex II 2 G EEx e II
Сертификаты Ростехнадзора России, Проматомнадзора Беларуси, Госгортехназора Украины, МЧС Казахстана
Классификация зон Взрывоопасные зоны (класс 1 или 2), нормальные зоны
Мин. расст. между нитками кабеля 25 мм для взрывоопасных зон
Поправочный коэффициент сопротивления Температурный коэффициент сопротивления для медного проводоника a=0,00393 на 1С


** Кабели могут быть снабжены дополнительной оболочкой для защиты от коррозии:
- из ПЭВП (макс. температура оболочки 80С). В этом случае в обозначении кабеля добавляется буква H (т.е. HCHH...)
- из ФЭП 140 (макс. температура оболочки 200С). В этом случае в обозначении кабеля добавляется буква F (т.е. HCHF...)

Кабели с оболочкой из ПЭВП имеют внешний диаметр на 1,8 мм больше, чем кабели без оболочки; информация о кабелях с оболочкой из ФЭП предоставляется по отдельному запросу.

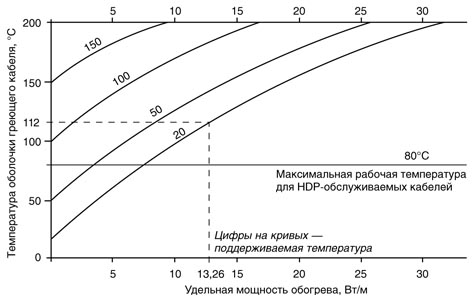

Максимальные рабочие температуры

диаграмма мощности кабеля HCH/HCC

1. Определите по проекту тип используемого кабеля/элемента и рассчитайте его удельную мощность (мощность на 1 м длины) (например, HCH1M100 (голый кабель), 20 Вт/м).
2. Воспользуйтесь таблицей поправочных коэффициентов, чтобы определить уточненное значение удельной мощности (20 Вт/м х 0,663 = 13,26 Вт/м).
3. Оспользуя уточненное значение удельной мощности, по графику определите температуру оболочки кабеля для заданной поддерживаемой температуры.
Температура оболочки кабеля = 112 С для поддерживаемой температуры 20 С (см. график).
Кабель Поправочный коэффициент
без обол. ПЭВП ФЭП
HCH1L2000 1,076 0,714 -
HCH1L1250 1,076 0,714 -
HCHIM800 0,928 0,634 0,735
HCH1M630 0,829 0,588 0,671
HCH1M450 0,829 0,588 0,671
HCH1M315 0,780 0,564 0,637
HCH1M220 0,751 0,548 0,617
HCH1M140 0,698 0,521 0,581
HCH1M100 0,663 0,502 0,556
HCC1M63 1,000 0,666 0,781
HCC1M40 0,950 0,644 0,752
HCC1M25 0,886 0,615 0,709
HCC1M17 0,727 0,541 0,610
HCC1M11 0,698 0,521 0,581
HCC1M7 0,649 0,496 0,549
HCC1M4 0,597 0,463 0,508
HCC1M2,87 0,558 0,445 0,500
HCC1M1,72 0,500 0,406 0,450
HCC1M1,08 0,445 0,384 0,406
