Греющий кабель с оболочкой из сплава 825 HAx

Греющие кабели с минеральной изоляцией и оболочкой из сплава 825 HAx предназначеныдля использования во взрывоопасных зонах для защиты от замерзания, а также поддержания технологической температуры трубопроводов, резервуаров и другого оборудования. Эти кабели предлагают идеальное сочетание механической прочности, устойчивости к высоким температурам и коррозийной стойкости и могут применяться в широком диапазоне областей применения и особенно в тех случаях, когда требуется большая мощность обогрева и температуры превышают допустимый предел для греющих кабелей с полимерной изоляцией.

Кабели данной группы могут подвергаться воздействию температур до 650С и имеют типичную мощность обогрева до 270 Вт/м. При необходимости использования кабелей для более высоких температур или с более высокой мощностью обогрева, свяжитесь с нашими специалистами.

Греющие кабели HAx выпускаются в одно- и двухжильной конструкции и в очень широком диапазоне сопротивлений. Использование двухжильных кабелей значительно сокращает затраты на систему обогрева и упрощает монтаж, особенно в трубах маленького диаметра и трубках КИПиА. Греющие кабели HAx выпускаются в виде кабеля на катушке и в виде кабелей с заводской заделкой и дополняются полным набором комплектующих для их соединения и разветвления.

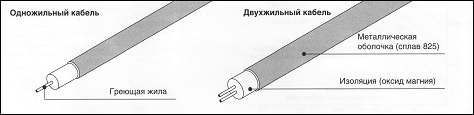

Структура нагревательного кабеля:

структура кабеля HAx

Область применения

Классификация зон Взрывоопасные класс (1 или 2)
Нормальные


Сертификация

Греющие кабели: Baseefa02ATEX0046X Ex II 2 G EEx e II T6 to T1 CE1180
Кабель в бухтах: Baseefa02ATEX0045U Ex II 2 G EEx e II
Класс температуры определяется в соответствии с принципами стабилизированного расчета или параметрами используемого ограничителя температуры. Для расчета ипользуйте программу TraceCalc или свяжитесь с нашими специалистами.


Baseefa 2501 Ltd. Ex II 2 G EExe II от T6 до T1 (фактический класс температуры определяется проектом)
BAS02ATEX0046X (греющие элементы), BAS02ATEX0045U (кабель в бухте)
Сертификаты Ростехнадзора России, Проматомнадзора Беларуси, Госгортехнадзора Украины, МЧС Казахстана.

Технические характеристики

Материал оболочки кабеля Сплав 825
Материал проводника кабеля Различные сплавы и медь
Макс. допустимая температура 650С* (греющий кабель)
550C (греющие кабели с заводской заделкой пайкой)
650С* (греющие кабели с заводской заделкой лазерной сваркой)
* для более высоких температур свяжитесь с нашими специалистами
Минимальная температура монтажа -60С
Минимальный радиус изгиба кабеля 6 х внешний диаметр кабеля при -60С
Макс. напряжение питания и макс. мощность обогрева Напряжение (U0/U) Макс. мощность обогрева* Тип греющего кабеля
600/600 В перем. тока 210 Вт/м HAx1N, одножильный, 600 В
300/300 В перем. тока 200 Вт/м HAx2M, двухжильный, 300 В
600/600 В перем. тока 270 Вт/м HAx2N, двухжильный, 600 В
* типичная мощность, реальное значение зависит от конкретного случая
Минимальное расстояние между нитками кабеля 25 мм для взрывоопасных зон
